LXD-260-2 Líne Cruachta Croí Trasfhoirmeoir As Líne

Conas a oibríonn Croí Líne Cruachta Trasfhoirmeora As Líne LXD-260-2?

Le blianta fada anuas, tá déantúsaíocht croí-chlaochladáin fós ar cheann de na teorainneacha deiridh ina bhfuil idirghabháil láimhe ar siúl go seasta. Cé gur ghlac na tionscail chóngaracha isteach ar uathoibriú róbatach agus ar shreabha táirgeachta sioncronaithe, lean cruachta lárnach - an próiseas íogair de na mílte lannaithe cruach sileacain a chur le chéile i gciorcad maighnéadach beacht - ag brath ar oibreoirí oilte a sheicheamhú, a threoshuíomh agus a leagan amach de láimh. Tugann an cur chuige oidhreachta seo isteach caitheamh bileog inathraithe, láimhseáil dífhoirmithe, bearnaí aeir neamhréireach, agus ar deireadh ardaíonn sé caillteanais lárnacha agus torann fuaimiúil. Chun an paradigm seo a bhriseadh go bunúsach, Tá Tá Tá Tá Tá Tá Jiangsu Jingtianxia Electric Technology Co., Ltd. innealtóireacht an LXD-260-2 líne cruachta croí claochladán as líne —córas uathoibríoch de chineál colún a athsainmhíníonn beachtas, in-atrialltacht, agus tréchur i gcóimeáil croí as líne.

Ina chroílár, tá an LXD-260-2 líne cruachta croí claochladán as líne oibríonn sé mar ardán cruachta atá go hiomlán uathoibrithe, saor ó ábhar araid. Faigheann sé leatháin chruach sileacain neamhdhíonta go díreach ó thraslíne lomadh, cruachann sé iad sa seicheamh gearrtha agus lannaithe cruinn i gcolúin ingearacha, agus iompraíonn sé na colúin seo chuig meicníocht chruachála tiomnaithe. Ansin roghnaíonn tionól ag gluaiseacht le cupáin shúchán i bhfolús gach lannú, suitear ar rian beachtas é, agus ar deireadh cruachann sé de réir riachtanais ciseal ar ciseal an chroí-líníochta - iad seo ar fad gan láimhseáil ag an duine ar leatháin aonair. Cuireann an sreabhadh oibre seo deireadh leis na trí phríomh-mhodh teip maidir le cruachadh láimhe: scríobadh dromchla, mí-ailíniú, agus brú cruachta neamhréireach.

Sula tumadóireacht isteach sna fochórais theicniúla, is fiú a thabhairt faoi deara Tá Tá Tá Tá Tá Tá Jiangsu Jingtianxia Electric Technology Co., Ltd. tugann sé breis is 46 speisialtóir teicniúil intí agus córas táirgthe aibí chuig an bhfearann seo. Soláthraíonn punann na cuideachta - a chuimsíonn croíleacáin claochladáin, trealamh cruachta cliste, meaisíní gearrtha trasnacha, agus lóistíocht uathoibrithe - an t-éiceachóras ina bhfuil an LXD-260-2 líne cruachta croí claochladán as líne rathaíonn. Ní meaisín neamhspleách é seo ach nód laistigh de bhonneagar ceardlainne atá lándigiteach, a chumasaíonn rianú fíor-ama agus rialú próisis oiriúnaitheach.

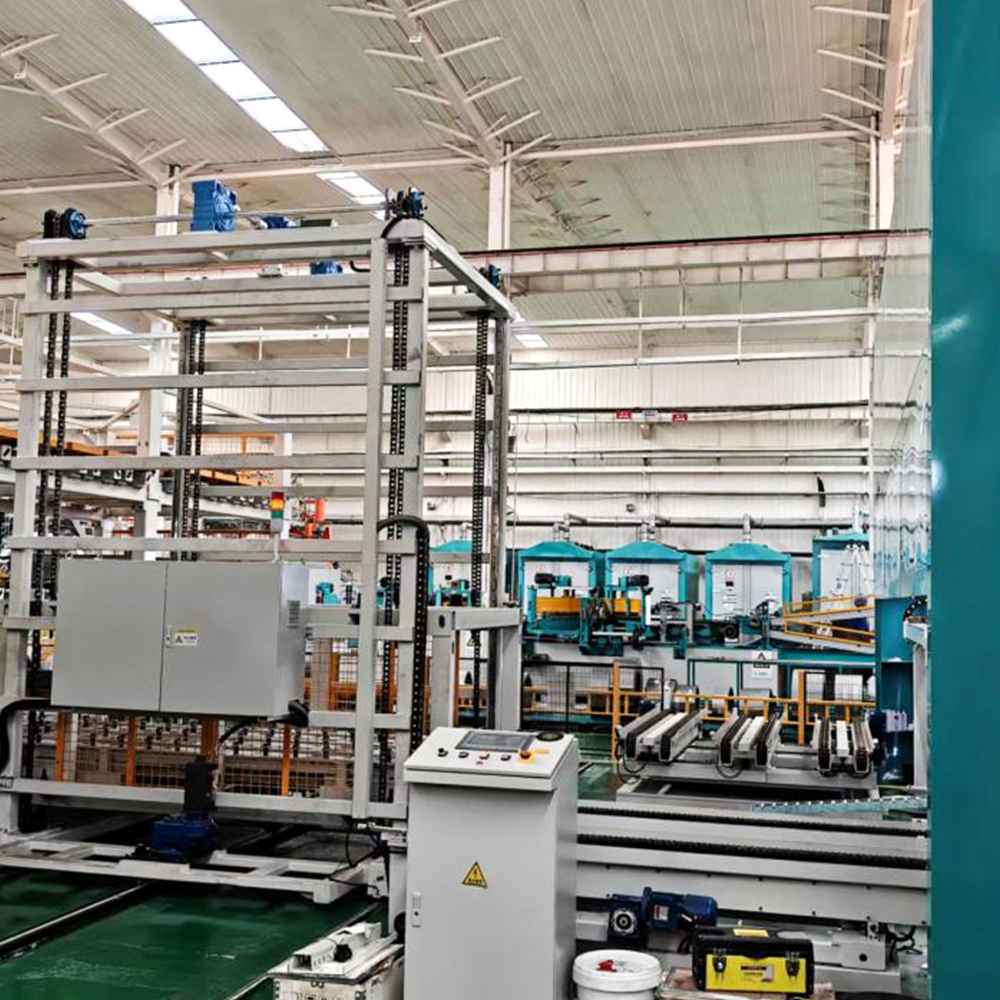

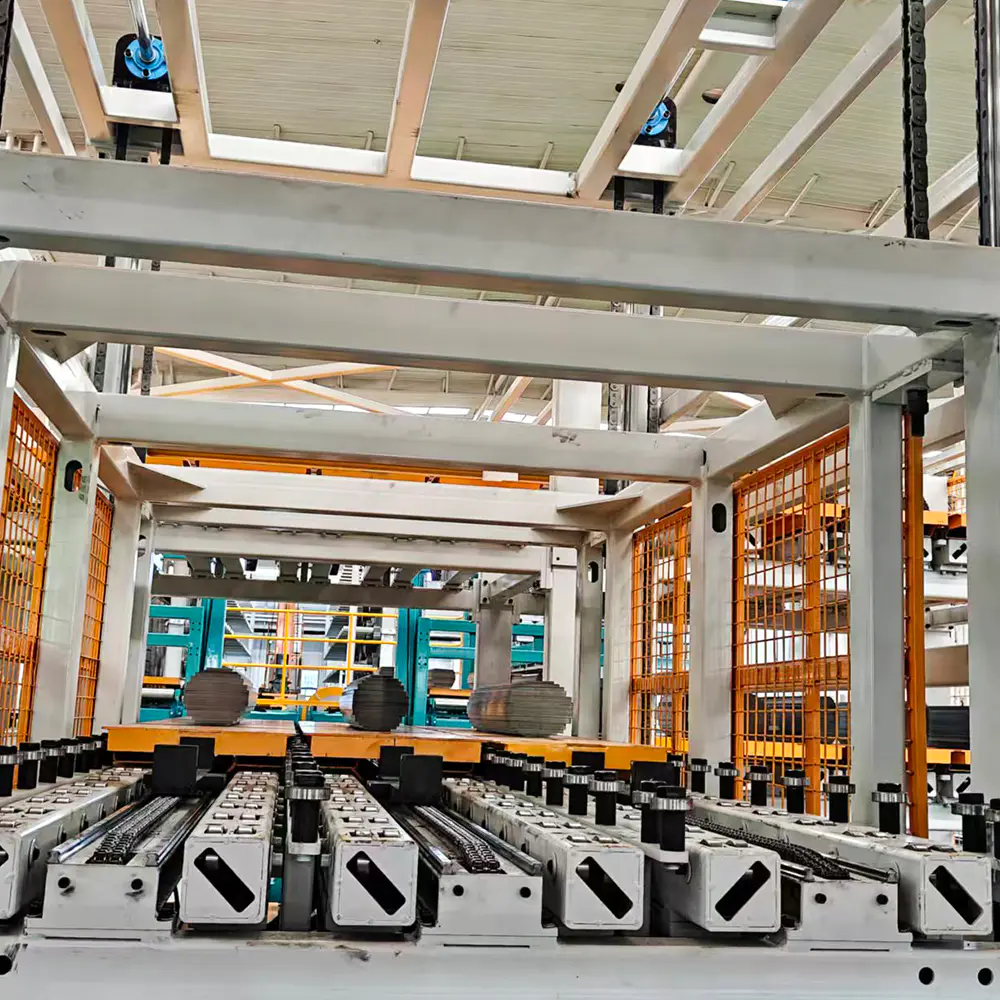

1. Modúl Beathaithe agus Seicheamhaithe Ábhar de Chineál Colún

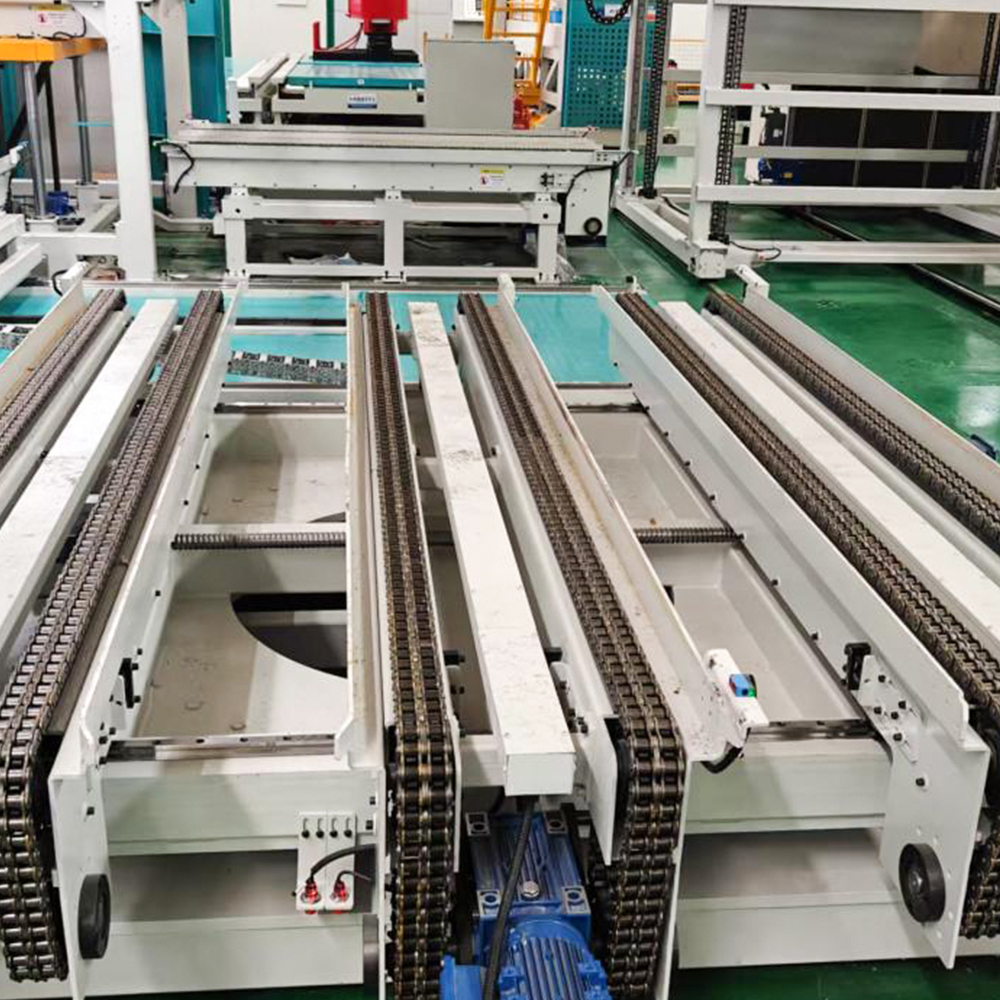

Sainmhíniú agus suíomh: Feidhmíonn an modúl seo mar phointe iontrála an LXD-260-2 líne cruachta croí claochladán as líne . Murab ionann agus córais thraidisiúnta a bhíonn ag brath ar bhoscaí bruscair nó caiséid ábhair le stoic réamhshórtáilte, úsáideann an trealamh seo meicníocht de chineál colúin a chomhéadann go díreach le haschur tras-líne lomadh. Iompraítear leatháin nach bhfuil pollta orthu go huathoibríoch agus cuirtear suas iad ina gcolúin ingearacha, rud a chaomhnaítear an t-ord gearrtha beacht - rud atá ríthábhachtach maidir le dearaí cuachta céime.

Saintréithe lárnacha feidhmiúla: Ionchorpraíonn an friothálacha colún ardaitheoirí seirbheach-tiomáinte a choinníonn airde piocadh leatháin seasta, ag cúiteamh as laghdú airde na gcolún de réir mar a chaitear leatháin. Coscann cupáin shúchán folúis le leideanna bogtheagmhála burring imeall agus scratches dromchla. Cinntíonn rian suite tiomnaithe, atá feistithe le braiteoirí ciumhais-threoraithe, go bhfuil gach leathán cearnach d'imeall tagartha roimh aistriú. Láimhseálann an córas tiús leatháin ó 0.18mm go 0.35mm agus leithead suas le 260mm (mar sin an t-ainmniú “260”), le cruinneas cruachta de ± 0.1mm in aghaidh na sraithe.

Gnáthchásanna iarratais: Tá buntáiste ar leith ag baint leis an modúl seo i dtimpeallachtaí táirgthe ardmheasctha, toirte íseal ina n-athraíonn dearaí lárnacha go minic. Toisc go léann an córas oidis cruachta go díreach ón gcóras forghníomhaithe déantúsaíochta (MES), is féidir leis aistriú idir E-cores, U-cores, agus fiú croíleacáin neamhshiméadracha trí phas gan athruithe fisiceacha - ní dhéantar ach paraiméadair bogearraí a choigeartú.

Buntáistí difreáilte: I gcomparáid le cruachairí irisleabhair, cuireann an cur chuige colún deireadh leis an ngá atá le réamhchruacháil agus aistriú láimhe idir gearradh agus cruachadh, rud a laghdóidh stóráil idirmheánach agus an damáiste láimhseála gaolmhar. Tacaíonn sé freisin le hoibriú leanúnach le haghaidh shifts leathnaithe, toisc gur féidir leis an líne lomadh trasnaithe ábhar a bheathú i bhfíor-am.

Comhtháthú cumas cuideachta: Tá Tá Tá Tá Tá Tá Jiangsu Jingtianxia Electric Technology Co., Ltd. tá a bogearraí monatóireachta fíor-ama féin comhtháite sa mhodúl seo, rud a ligeann d’oibreoirí tomhaltas bileog a shamhlú, rátaí diúltaithe, agus ailíniú friothálacha trí dheais lárnach.

• Sonraíochtaí tábhachtacha: Leithead an bhileog 80-260mm, tiús 0.18-0.35mm, luas cruachta suas le 120 bileog / nóiméad.
• Braiteoirí ionsuite: Brathadóirí imeall fótaileictreach dé agus trasducers brú folúis chun lochtanna a bhrath.
• Comhoiriúnacht ábhair: Cruach sileacain atá dírithe ar ghrán (gráid M-4 go M-6) agus cóimhiotail éagruthach ard-thréscaoilteachta.

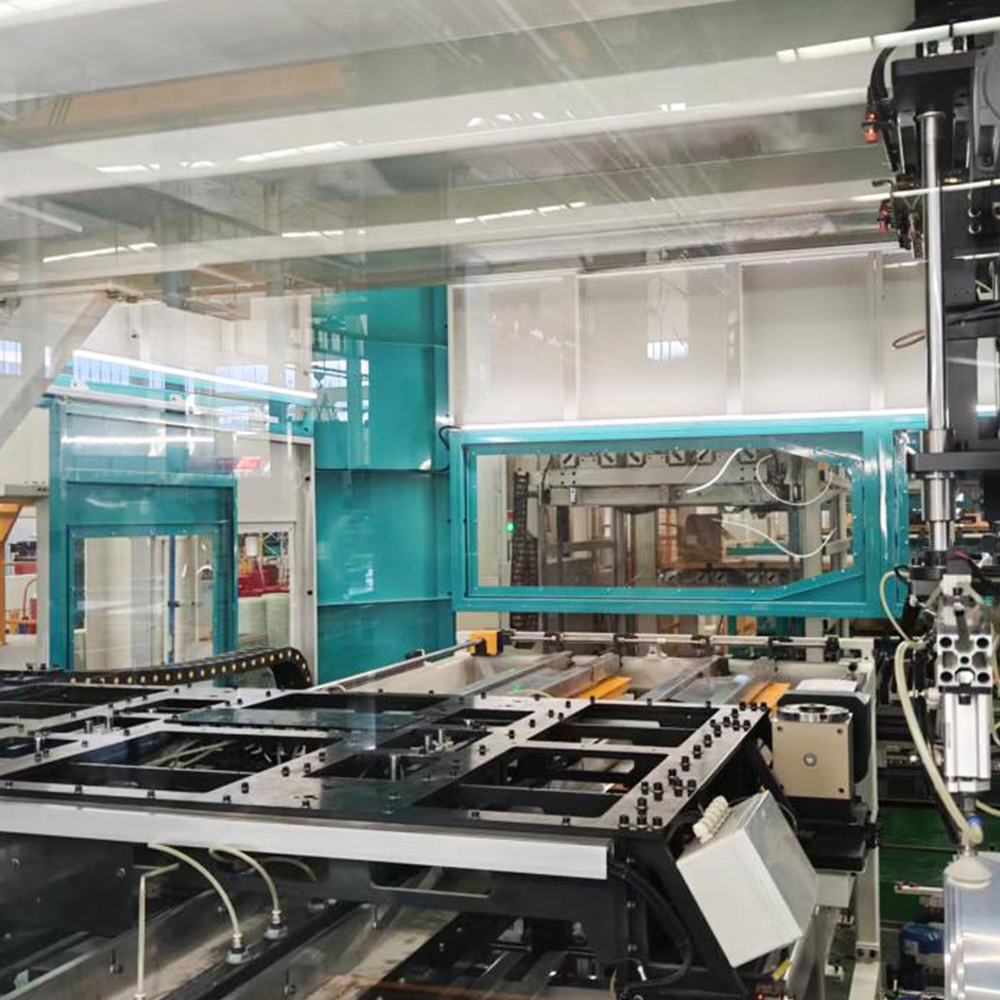

2. Stáisiún um Shuíomh Beachtais agus Ailínithe

Sainmhíniú agus suíomh: Tar éis bileoga a phiocadh as an gcolún, iompraítear iad chuig stáisiún suite tiomnaithe - an dara fochóras ríthábhachtach den LXD-260-2 líne cruachta croí claochladán as líne . Tá an stáisiún seo freagrach as aon diallais uilleacha nó aistrithe beaga a tugadh isteach le linn an fholúsaistrithe a cheartú, ag cinntiú go bhfuil gach lannú ailínithe go foirfe leis an gcruach croí atá ag fás.

Saintréithe lárnacha feidhmiúla: Úsáideann an stáisiún straitéis ailínithe déchéime. Ar an gcéad dul síos, stopann sraith de stadanna meicniúla earrach-luchtaithe an leathán go réidh i gcoinne cúinne tagartha seasta. Ar an dara dul síos, glacann córas físchúnaimh comhrian na bileoige agus cuireann sé i gcomparáid é leis an tsamhail ainmniúil CAD; má sháraíonn na neamhréireachtaí 0.05mm, spreagann an córas diúltú uathoibríoch sula sroicheann an leathán an ceann cruachta. Tá an t-aiseolas lúb dúnta seo ríthábhachtach chun an patrún lap céime a chothabháil, a mbíonn tionchar díreach aige ar airíonna maighnéadacha an chroí agus ar chaillteanas gan ualach.

Gnáthchásanna iarratais: Tá an fochóras seo fíor-riachtanach le haghaidh croíleacáin chlaochladán cumhachta mór (≥ 100MVA) nuair a aistríonn mí-ailíniú fiú miocrón isteach i bhfoirmiú hotspot agus creathadh méadaithe. Tá sé chomh luachmhar céanna do chlaochladáin dáileacháin, i gcás ina laghdaítear torann inchloiste le rialú bearna comhsheasmhach chun caighdeáin dhian don chomhshaol uirbeach a chomhlíonadh.

Buntáistí difreáilte: Cé go mbraitheann go leor cruachadóirí iomaíocha as líne go hiomlán ar réamh-ailíniú meicniúil, ionchorpraíonn an LXD-260-2 lúb radhairc a cheartaíonn go gníomhach le haghaidh athruithe lomadh burr agus cuaire leatháin - dhá locht coitianta nach féidir le láimhseáil láimhe a chúiteamh. Cruthaíonn sé seo croí níos cearnógach le hailt céim-lapa níos déine, ag laghdú sruth sceite go díreach.

Comhtháthú cumas cuideachta: D'fhorbair an fhoireann T&F ag Tá Tá Tá Tá Tá Tá Jiangsu Jingtianxia Electric Technology Co., Ltd. , ag giaráil a mbunachar sonraí fairsing de lochtanna lannaithe a bailíodh ó shuiteálacha allamuigh ar fud na hÁise agus na hEorpa.

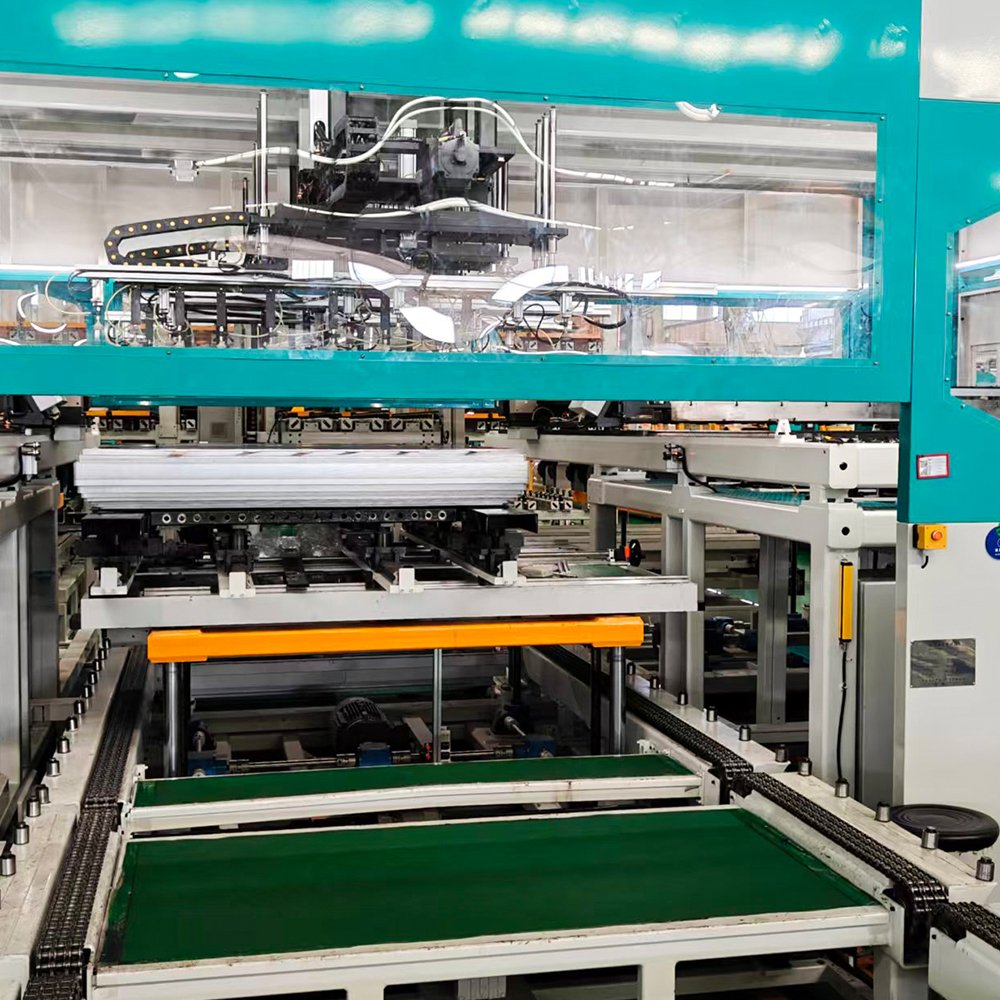

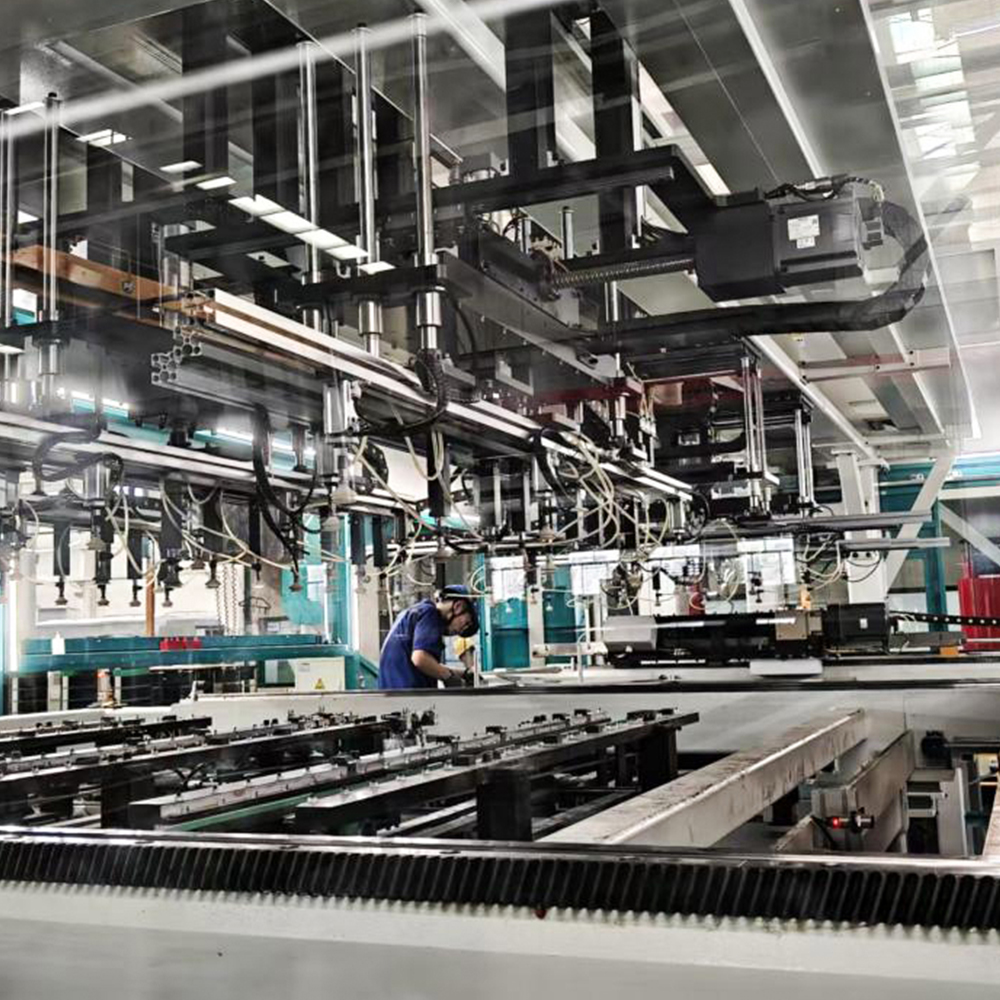

3. Meicníocht Cruachta Gluaisteán le hEifeachtóir Deiridh Fholúis

Sainmhíniú agus suíomh: Is é seo an modúl deiridh agus is infheicthe den LXD-260-2 líne cruachta croí claochladán as líne . Is éard atá ann carráiste gluaiseachta ar an stíl droichid atá feistithe le ceann shúchán folúis il-chrios a phiocann an leathán ailínithe ón stáisiún suite agus a chuireann ar an gcruach lárnach atá ag fás é, ag leanúint an t-ord ciseal a shainíonn an croí-líníocht (m.sh. cuing mhalartach agus patrúin cos do chroíthe trí phas).

Saintréithe lárnacha feidhmiúla: Ionchorpraíonn an ceann cruachta folúschriosanna neamhspleácha ar féidir iad a ghníomhachtú go roghnach chun céimseataí lamination éagsúla a láimhseáil - cosa láir, cosa seachtracha agus cuingeanna - gan uirlisiú a athrú. Tomhaiseann braiteoir fad léasair airde reatha an chruach go leanúnach agus coigeartóidh sé an cur chuige Z-ais chun bearna leanúnach a choinneáil idir an cupán súchán agus an leathán barr, rud a choscann damáiste tionchair. Cinntíonn córas braite fórsa comhtháite go bhfanann an brú socrúcháin laistigh de 5-10N in aghaidh na leatháin, ag seachaint strus iarmharach a dhíghrádódh struchtúr fearainn maighnéadach an chroí.

Gnáthchásanna iarratais: Tá an modúl seo oiriúnach chun croíleacáin claochladán cruachta a tháirgeadh suas le 6m ar fad agus 3m ar leithead, ag clúdach claochladáin ola-tumtha agus claochladáin de chineál tirim araon. Úsáidtear é freisin le haghaidh croíleacáin imoibreora nuair a bhíonn bearnaí inathraithe aeir ag teastáil - is féidir leis an gcóras spásairí neamh-mhaighnéadacha a chur isteach go huathoibríoch idir sraitheanna áirithe.

Buntáistí difreáilte: Murab ionann agus cruachairí robotic-bhunaithe lámh-bhunaithe a bhíonn ag streachailt go minic le leatháin chuing throma, úsáideann an LXD-260-2 droichead dochta le mótair dé-líneacha, ag soláthar stiffness níos airde agus luasghéarú níos tapúla. Aistríonn sé seo go ham timthriallta níos giorra do leatháin mhóra (≈ 4 soicind in aghaidh an ciseal) agus atrialltacht socrúcháin fo-milliméadar á chothabháil. Ina theannta sin, cuireann nádúr as líne an chórais ar chumas an chinn cruachta oibriú go neamhshioncronach ón líne gearrtha, ag díchúpláil luasanna táirgeachta agus ag cur ar chumas bainistíochta maoláin.

Comhtháthú cumas cuideachta: Tá Tá Tá Tá Tá Tá Jiangsu Jingtianxia Electric Technology Co., Ltd. soláthraíonn sé gnéithe cothabhála réamh-mheasta don mhodúl seo - logálann an córas sruth mótair, brú folúis, agus sonraí fórsa socrúcháin, a ndéantar anailís orthu chun caitheamh ar chupáin shúchán agus imthacaí iarnróid treorach a thuar, rud a íoslaghdaíonn aga neamhbheartaithe.

1. Seicheamh cruachta céim ar chéim: Íoslódáil an t-oideas → beathú colún → piocadh aon-bhileog → suíomh imeall → seiceáil fís → aistriú bhfolús → Z-ais tuirlingthe bog → fíorú brú → an chéad sraith eile.
2. Rialú ciseal oiriúnaitheach: Coigeartaíonn an córas go huathoibríoch le haghaidh éagsúlachtaí tiús bileog trí airde an chairn a athríomh tar éis gach 50 sraith.

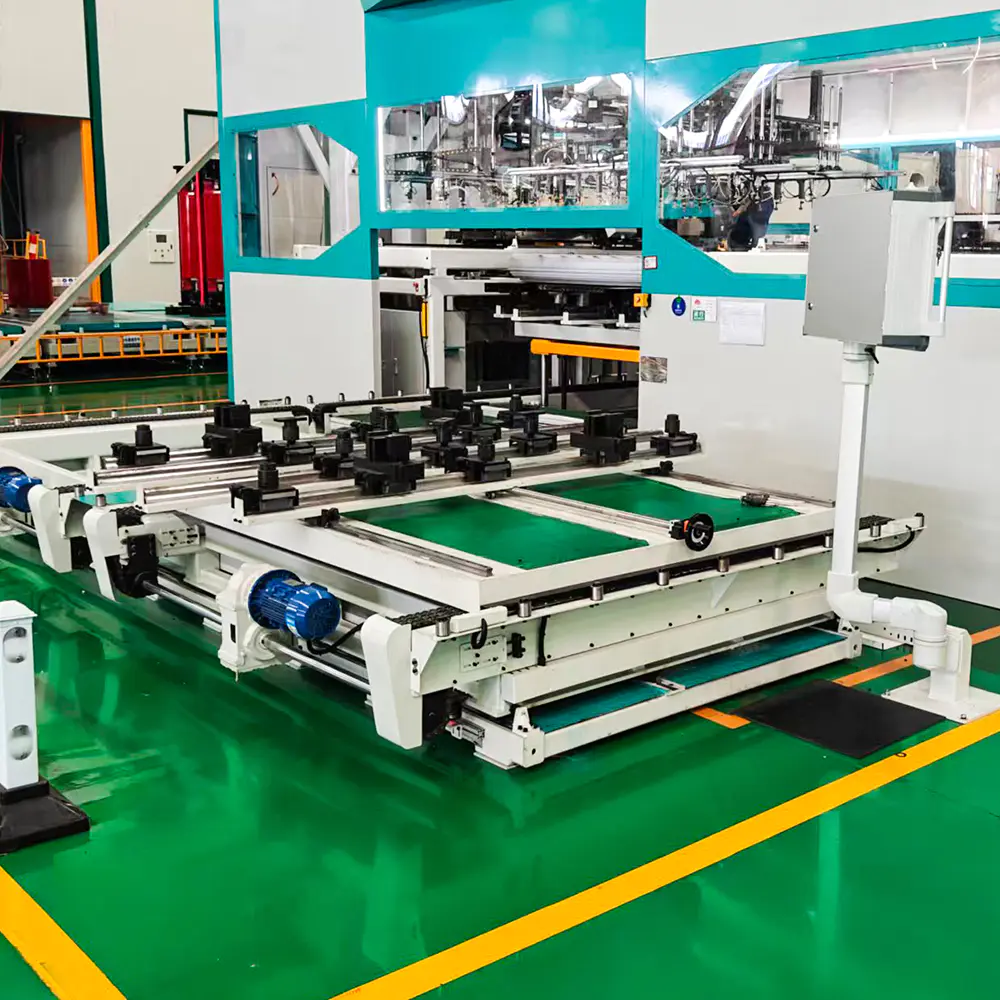

3. Comharthaíocht dheireadh na tacair: Nuair a shroicheann an croí an sprioclíon sraitheanna, spreagann an córas iompróir chun an cruach críochnaithe a aistriú go dtí an stáisiún bandála.

4. Córas Comhtháite Rialaithe agus Bainistíochta Sonraí

Cé go ndéanann na trí mhodúl meicniúla an cruachadh fisiceach a fhorghníomhú, tá faisnéis an LXD-260-2 líne cruachta croí claochladán as líne ina chónaí ina PLC atá bunaithe ar Siemens agus ina bhogearraí dílseánaigh HMI. Bainistíonn an ciseal rialaithe seo stóráil oidis (suas le 1,000 dearadh lárnach), rianaíonn sé bunús gach leatháin ón líne lomadh, agus gineann sé logáil táirgeachta mionsonraithe le haghaidh inrianaitheachta cáilíochta. Comhéadann sé freisin le córas ERP an chustaiméara maidir le sceidealú táirgeachta agus bainistíocht fardail.

Is príomhdhifreálaí é an comhtháthú digiteach seo: is féidir leis an gcóras sraitheanna a athsheicheamhú go huathoibríoch má dhiúltaítear do leathán lochtach, ag cinntiú go gcomhlíonann an croí deiridh i gcónaí an comhaireamh lannaithe riachtanach agus an patrún céim-lapa. Cumasaítear diagnóisic cianda trí gheata slán, rud a cheadaíonn Tá Tá Tá Tá Tá Tá Jiangsu Jingtianxia Electric Technology Co., Ltd. tacaíocht a thabhairt d'innealtóirí chun cabhrú le fabhtcheartaithe gan cuairteanna ar an láthair - gné a bhfuil ardmheas ag cliaint thar lear uirthi.
