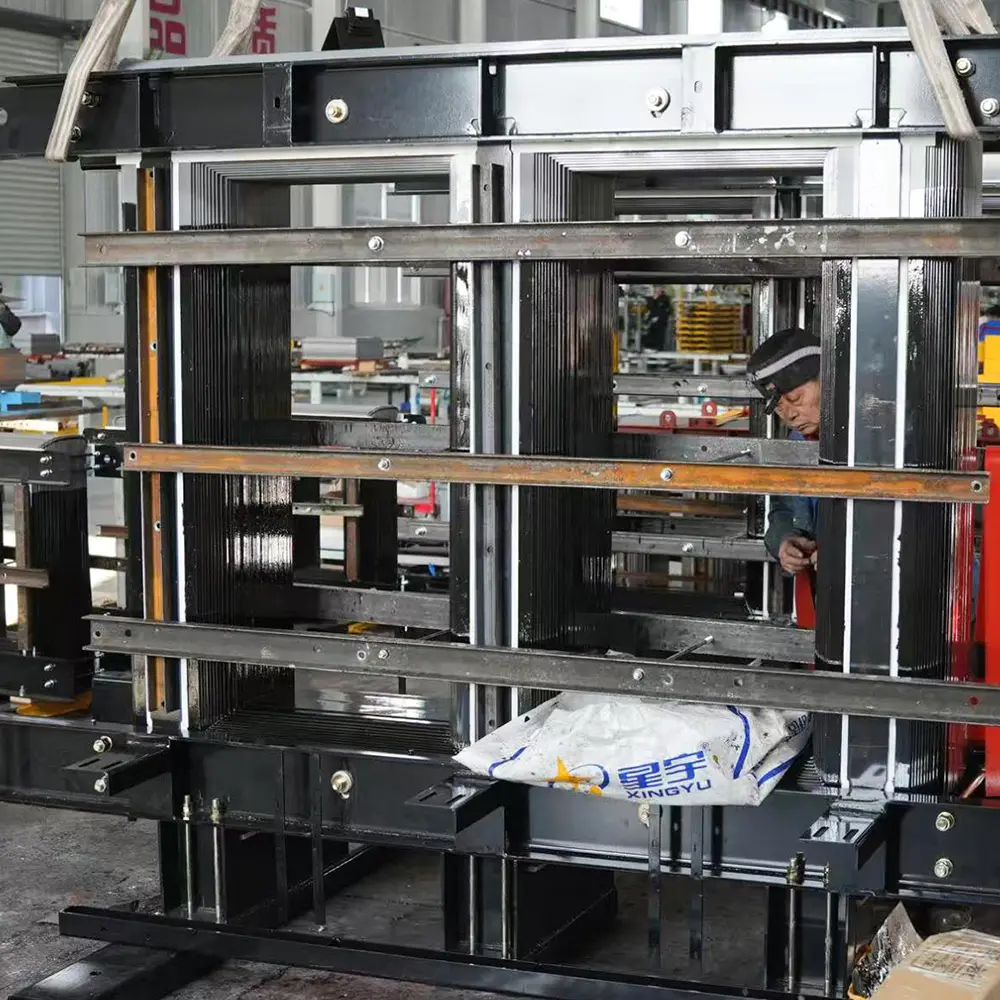

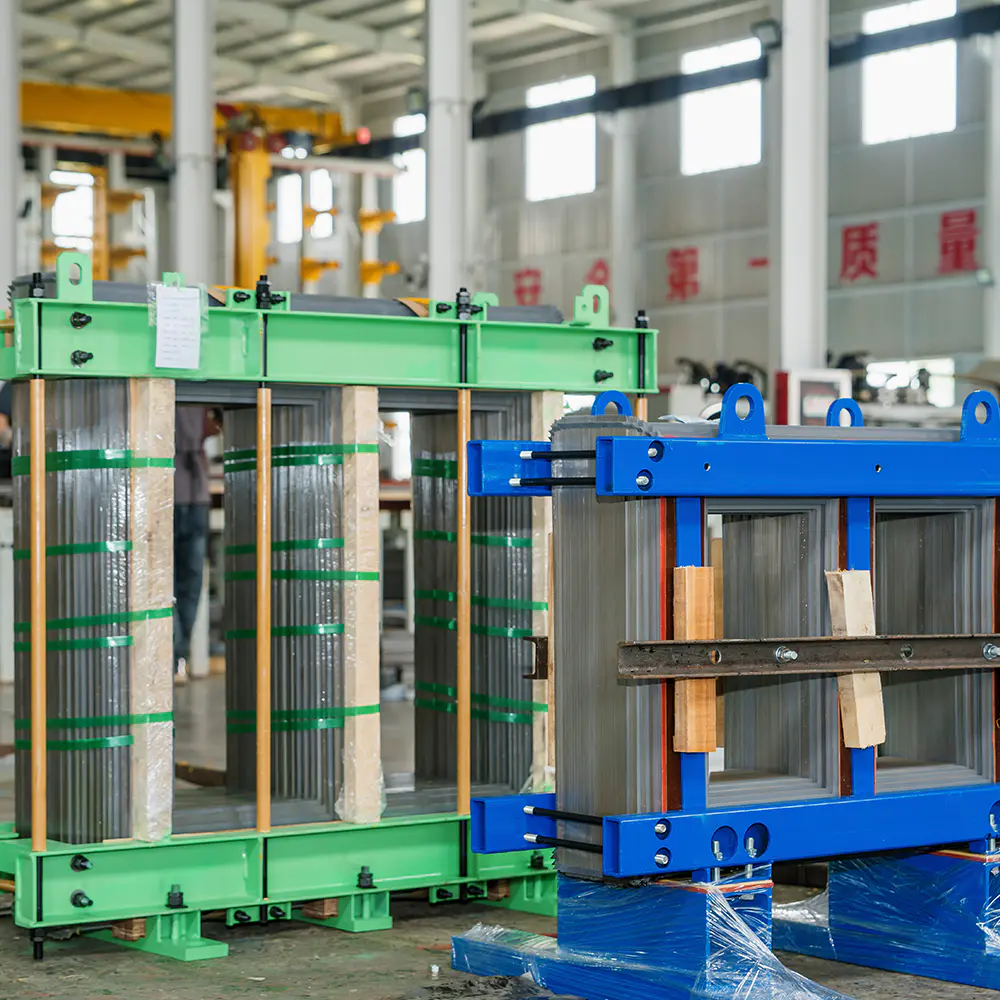

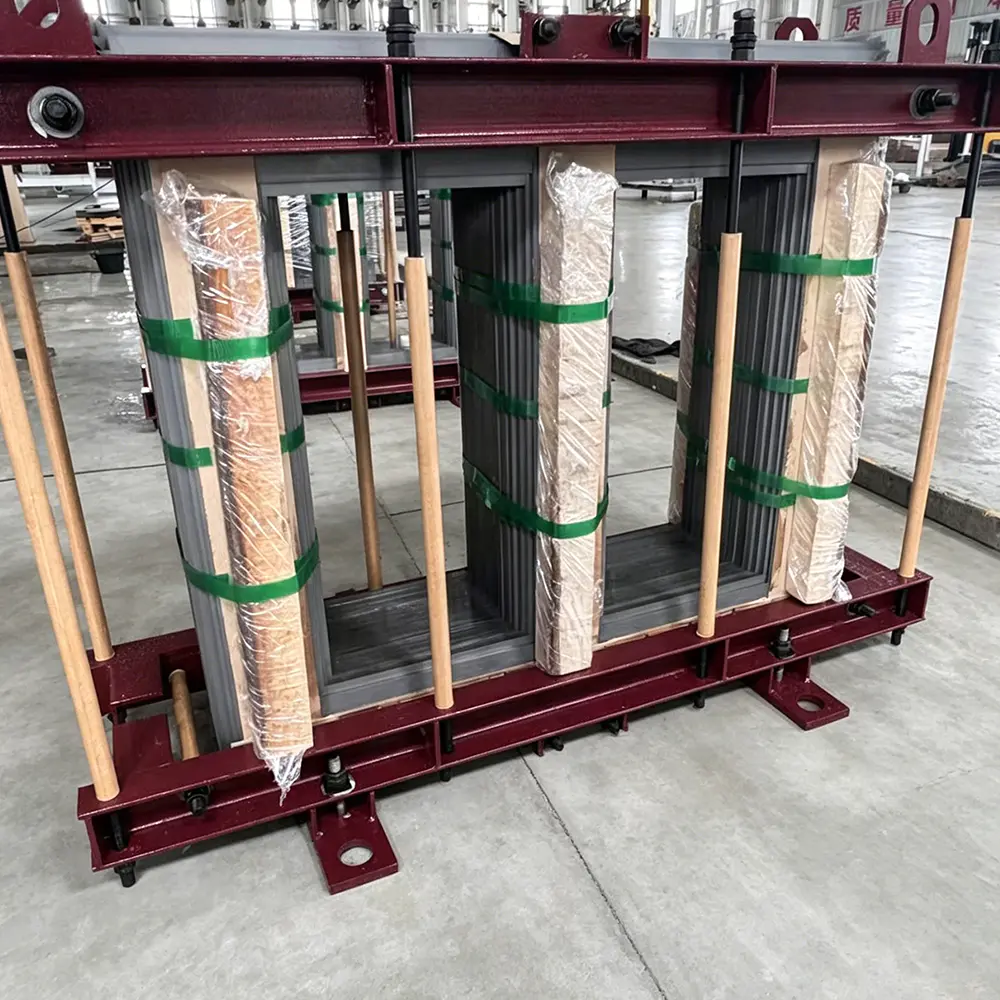

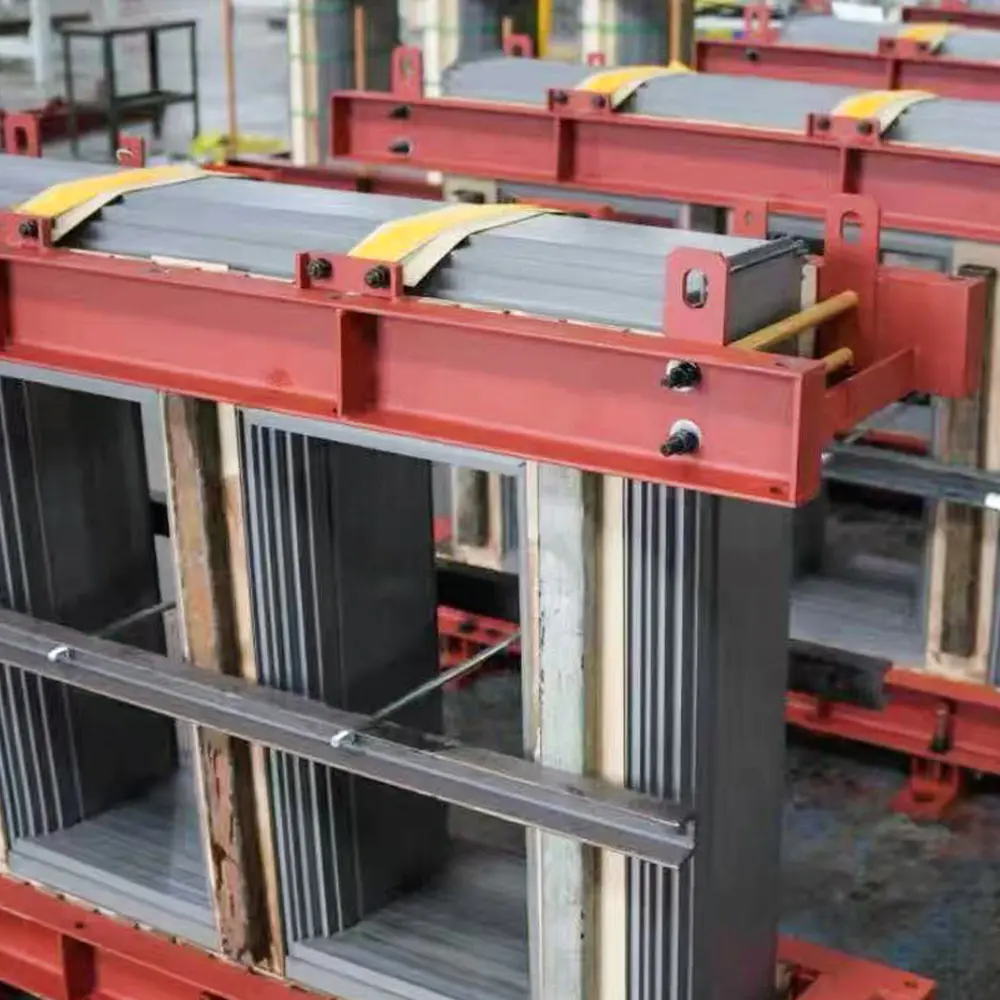

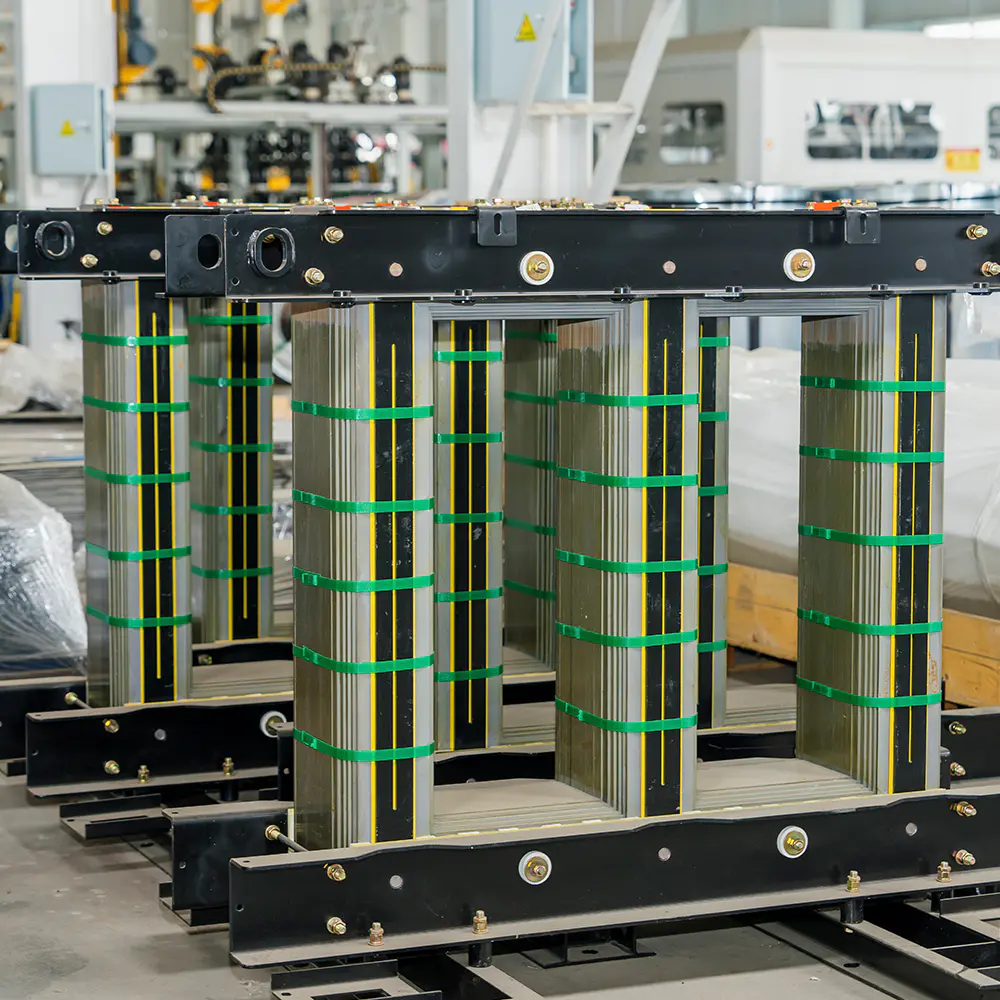

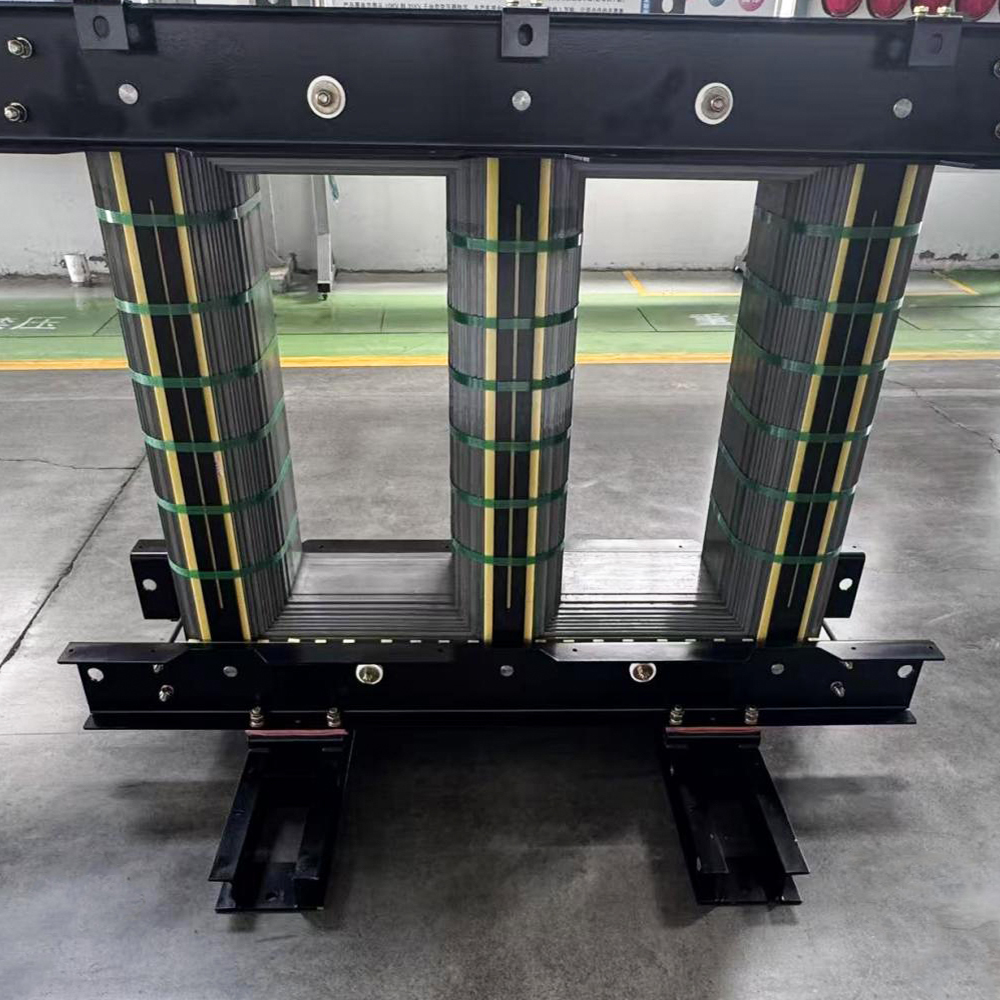

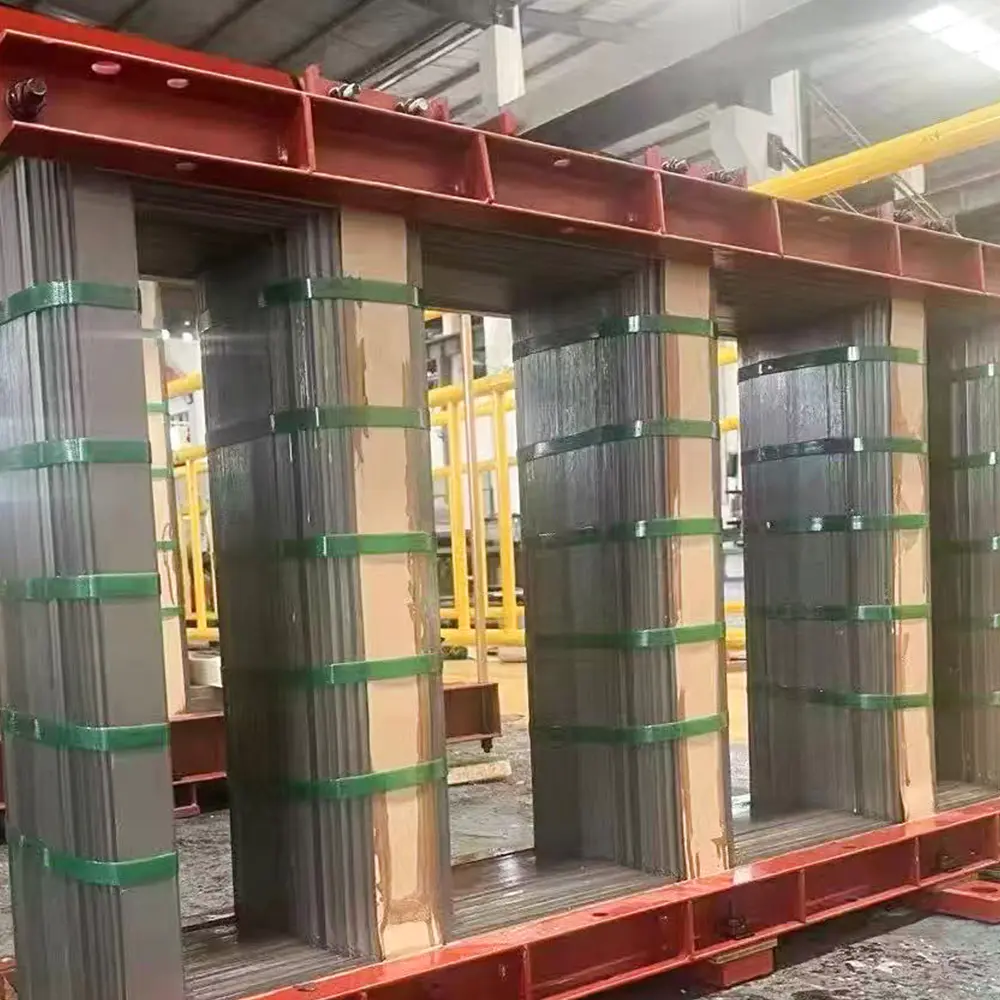

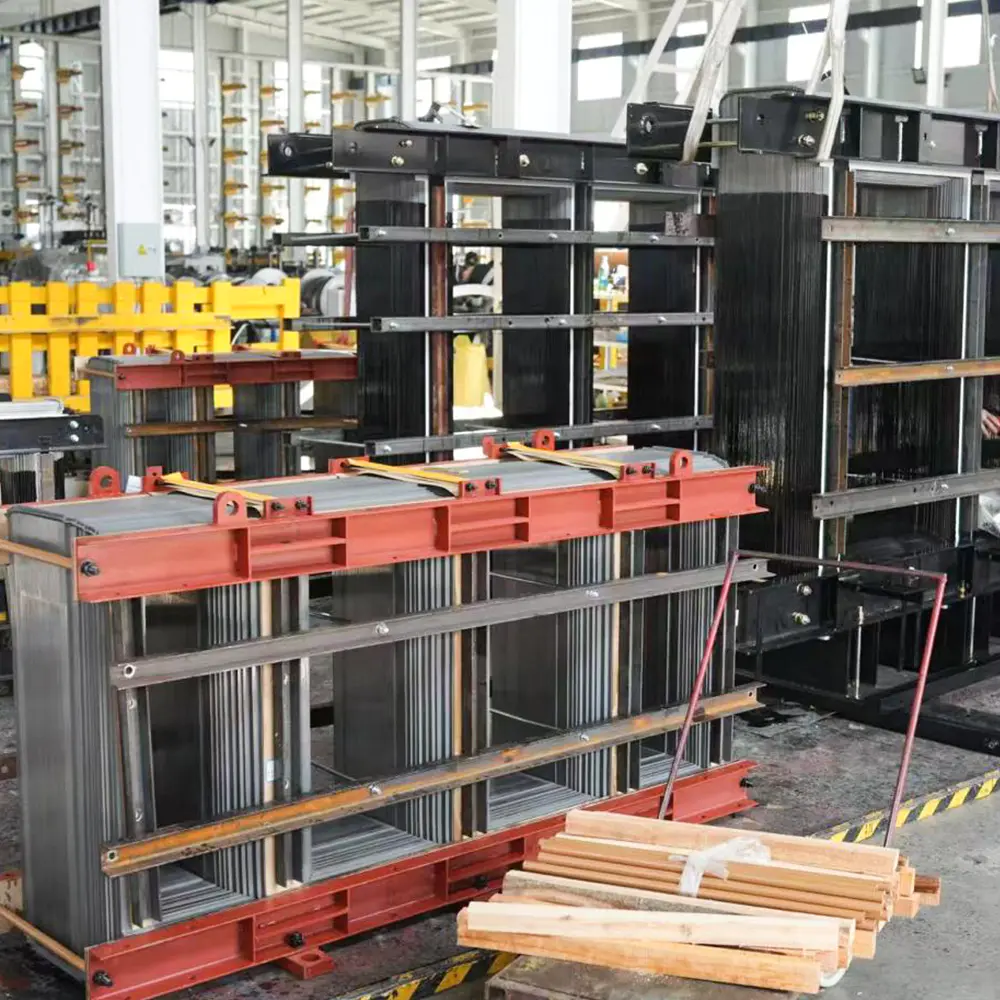

Croílár Trasfhoirmeoir Ola-tumtha

Cad é croí-chaillteanas i gclaochladán ola-tumtha?

I réimse an tarchurtha agus an dáileadh cumhachta, tá an croí claochladáin ola-tumtha feidhmíonn sé mar chroí maighnéadach an ghaireas ar fad. Is í an phríomhfheidhm atá aige ná cosán íseal-drogall a sholáthar don fhlosc maighnéadach, rud a chumasóidh comhshó fuinnimh leictreamaighnéadach éifeachtach idir na foirceannadh príomhúla agus na foirceannadh tánaisteacha. Mar sin féin, níl aon ábhar maighnéadach foirfe. Le linn gnáthoibríochta, tá sé dosheachanta go scaiptear cuid den fhuinneamh leictreach mar theas laistigh den chroílár féin - feiniméan ar a dtugtar croíchaillteanas. Ní cleachtadh acadúil amháin é croí-chaillteanas a thuiscint; is breithniú ríthábhachtach eacnamaíoch agus oibríochtúil é a mbíonn tionchar díreach aige ar éifeachtúlacht claochladáin, ar theocht oibriúcháin agus ar chostas saolré iomlán. I gcás fóntais agus úsáideoirí tionsclaíocha araon, is ionann croíchaillteanas a íoslaghdú agus coigilteas suntasach fadtéarmach agus iontaofacht greille feabhsaithe. Scrúdaíonn an t-alt seo na bunús, na comhpháirteanna agus na straitéisí maolaithe maidir le croí-chaillteanas, agus ag an am céanna taispeánann sé an chaoi a bhfuil ard-déantúsaíocht agus ábhair phréimhe - arna léiriú ag Jiangsu Jingtianxia Electric Technology Co., Ltd - ag ath-shainmhíniú tagarmharcanna feidhmíochta le haghaidh croíleacáin claochladáin nua-aimseartha.

1. Bunús Fisiciúil na gCailliúint Croí i gClaochladáin Ola-tumtha

Chun tuiscint iomlán a fháil ar cad atá i gceist le croí-chaillteanas, ní mór scrúdú a dhéanamh ar iompar leictreamaighnéadach an croí claochladáin ola-tumtha faoi excitation sruth ailtéarnach (AC). Aicmítear croíchaillteanas ina dhá phríomhchuid: caillteanas hysteresis agus eddy caillteanas reatha . Eascraíonn caillteanas hysteresis as maighnéadú leanúnach agus dímagnetú an chroí-ábhar mar na timthriallta srutha ailtéarnaigh. Éilíonn gach timthriall fuinneamh chun gluaiseacht balla maighnéadach an fhearainn a shárú, agus scaoiltear an fuinneamh seo mar theas. Braitheann méid an chaillteanais hysteresis ar chomhéigean an chroí-ábhar agus ar dhlús an tsreabha oibriúcháin. Ar an láimh eile, tá caillteanas sruth Eddy spreagtha ag sruthanna a scaiptear a shreabhann laistigh den chroí-ábhar féin mar gheall ar an réimse maighnéadach a athraíonn an t-am. Gineann na sruthanna seo téamh friotaíoch (caillteanais I²R) agus bíonn tionchar suntasach ag friotachas leictreach agus tiús lannaithe an chroí orthu. I ard-chaighdeán croí claochladáin ola-tumtha Deartha, úsáideann monaróirí laminations cruach sileacain tanaí, gráin-dhírithe chun cosáin srutha eddy a laghdú go héifeachtach, rud a chuireann srian ar an gcomhpháirt caillteanais seo.

Tá sé tábhachtach a thabhairt faoi deara gur próiseas leanúnach, dochúlaithe é croí-chaillteanas. Fiú nuair a bhíonn an claochladán faoi choinníollacha gan ualach, tarraingíonn an croí-sruth excitation fós agus scaipeann sé cumhacht - is é sin an fáth go dtugtar caillteanas gan ualach ar chroí-chaillteanas. Maidir le claochladán tipiciúil dáileacháin, is féidir le croí-chaillteanas cuntas a thabhairt ar 15% go 30% de chaillteanais iomlána thar a shaol seirbhíse, rud a fhágann go bhfuil sé mar phríomhsprioc do chláir feabhsaithe éifeachtúlachta. Bíonn tionchar díreach ag roghnú straitéiseach na n-ábhar lárnacha, mar shampla cruach sileacain atá dírithe ar ghrán préimhe le tiús 0.23mm, 0.27mm, agus 0.30mm, ar hysteresis agus ar chomhpháirteanna reatha eddy. Is é seo go beacht an áit a léiríonn monaróirí speisialaithe a luach, ag comhcheangal eolaíocht ábhair le hinnealtóireacht bheachtais chun tréithe caillteanas ultra-íseal a bhaint amach.

2. Croíchaillteanas a Aicmiú de réir Ábhair agus Cur Chuige Deartha

Chun croí-chaillteanas a bhainistiú agus a laghdú go héifeachtach, tá fo-aicmí éagsúla forbartha ag an tionscal croí claochladáin ola-tumtha teicneolaíochtaí. Tá buntáistí ar leith ag baint le gach aicmiú maidir le feidhmíocht mhaighnéadach, déantúsaíocht agus cost-éifeachtúlacht. Anseo thíos, déanaimid iniúchadh ar thrí chatagóir fheiceálach a léiríonn cleachtais innealtóireachta reatha agus éilimh an mhargaidh.

2.1 Croílár Cruach Sileacain Gnáthdhírithe Grán

Léiríonn an chatagóir seo an caighdeán tionscail don chuid is mó de chlaochladáin dáileacháin agus mheánchumhachta. Tá an croí tógtha as cruach sileacain atá dírithe ar ghrán leatháin, de ghnáth le tiús 0.27mm nó 0.30mm, atá cruachta agus clampáilte chun ciorcad dúnta maighnéadach a dhéanamh. Is í an ghné shainithe den dearadh seo ná an treoshuíomh criostalagrafach rialaithe - déantar an cruach a phróiseáil ionas go mbeidh an treo maighnéadaithe éasca ag teacht leis an treo rollta, rud a fhágann go n-uasmhéadaítear dlús flosc agus laghdaítear caillteanas hysteresis. Glactar go forleathan le croíleacáin thraidisiúnta mar gheall ar a bhfeidhmíocht chothromaithe, próisis táirgthe aibí, agus struchtúr costais iomaíoch. I measc a bhfeidhmeanna tipiciúla tá claochladáin dáileacháin áirgiúlachta, aonaid chéim síos tionsclaíochta, agus córais bailithe fuinnimh in-athnuaite.

Is é an príomhbhuntáiste a bhaineann le gnáthchroí cruach sileacain ná a n-intuarthacht agus a n-iontaofacht. Tá monaróirí a bhfuil cumais theicniúla láidre acu, mar shampla Jiangsu Jingtianxia Electric Technology Co., Ltd, tar éis na próisis slitting agus lomadh beachtas a theastaíonn chun lamháltais tríthoiseach daingean agus airíonna maighnéadacha comhsheasmhacha a chothabháil. Trí úsáid a bhaint as teicnící cruachta agus ceangailteach ardchruinneas, rialaíonn na croíleacáin seo go héifeachtach strus inmheánach - príomhfhachtóir chun róthéamh logánta a chosc agus chun feidhmíocht reatha cobhsaí gan ualach a chinntiú. Ina theannta sin, is féidir caillteanas gan ualach na gcroíthe seo a innealtóireacht chun imeacht diúltach ó chaighdeáin náisiúnta a bhaint amach, rud a thairgeann laghdú inláimhsithe ar chostais oibriúcháin d'úsáideoirí deiridh thar shaolré an claochladáin. Le níos mó ná 46 buanna teicniúla gairmiúla ar an bhfoireann, tá saineolas domhain carntha ag Jiangsu Jingtianxia Electric Technology Co., Ltd chun an cineál lárnach seo a bharrfheabhsú le haghaidh timpeallachtaí oibriúcháin éagsúla.

2.2 Croílár Ard-Tréscaoilteachta (Hi-B).

Is ionann croíleacáin Hi-B agus céim éabhlóideach chun cinn croí claochladáin ola-tumtha teicneolaíochta. Úsáideann na croíleacáin seo cruach atá próiseáilte go speisialta ar ghrán-dhírithe a thaispeánann tréscaoilteacht mhaighnéadach níos airde fós ná na gnáthghráid - is minic a ghnóthaíonn luachanna tréscaoilteachta ar mó iad ná 1.88 T ag 800 A/m. Ligeann an tréscaoilteacht fheabhsaithe seo laghdú a dhéanamh ar limistéar trasghearrtha an chroí don acmhainn láimhseála flosc céanna, rud a fhágann go mbeidh dearadh claochladán níos dlúithe. Laghdaíonn an croímhéid laghdaithe, ina dhiaidh sin, an costas ábhartha agus an croí-chaillteanas iomlán. Is fearr croíthe Hi-B go háirithe i gclaochladáin ardéifeachtúlachta a chaithfidh caighdeáin rialála déine a chomhlíonadh, mar cheanglais DOE 2016 nó EU Ecodesign Tier 2.

Ceann de na príomh-dhifreálaithe atá ag croíthe Hi-B ná a bhfeidhmíocht níos fearr faoi choinníollacha ard-dlúis flosc. Cé go bhféadfadh sáithiúchán tapa os cionn 1.7 T a bheith ag croíthe traidisiúnta, is féidir le gráid Hi-B oibriú go héifeachtach suas le 1.9 T, rud a fhágann go bhfuil siad oiriúnach do chlaochladáin a mbíonn luaineachtaí voltais nó próifílí ualaigh éagsúla acu. I measc a bhfeidhmeanna tipiciúla tá claochladáin mhóra cumhachta, claochladáin tarraingthe do chórais iarnróid, agus aonaid tarchurtha ardvoltais. Déanann Jiangsu Jingtianxia Electric Technology Co., Ltd giaráil ar a threalamh lárnach cruachta cliste chun cinn agus línte táirgeachta uathoibrithe chun croíleacáin Hi-B a tháirgeadh le cruinneas tríthoiseach eisceachtúil agus caillteanais chomhpháirteacha íosta. Cinntíonn tiomantas na cuideachta maidir le foinsiú ábhair phréimh - ó bhrandaí ardleibhéil intíre agus iompórtáilte araon - go mbaineann gach croí Hi-B feidhmíocht mhaighnéadach chobhsaí agus rialú srutha níos fearr amach, rud a chuireann feabhas ar fhachtóir cumhachta na heangaí nasctha.

2.3 Croí Cóimhiotail Éifruthacha

Is ionann croíleacáin cóimhiotail éagruthacha agus imeacht radacach ó dhearaí traidisiúnta cruach sileacain criostalach. In ionad struchtúr laitíse adamhach rialta, tá socrú neamhord, cosúil le gloine ag baint le miotail éagruthacha a laghdaíonn go mór caillteanas hysteresis - go hiondúil 60% go 70% i gcomparáid le gnáthchruach atá dírithe ar ghrán. Déanann sé seo an croí claochladáin ola-tumtha déanta as cóimhiotal éagruthach, tuaslagán atá tíosach ar fhuinneamh go heisceachtúil, go háirithe do chlaochladáin a oibríonn faoi choinníollacha ualaigh éadroma nó athraitheacha. Níl tiús tipiciúil ribín éagruthach ach 0.025mm go 0.030mm, rud a chuireann le caillteanais reatha eddy thar a bheith íseal freisin.

Mar sin féin, cruthaíonn croíleacáin éagruthacha dúshláin uathúla déantúsaíochta. Tá an t-ábhar brittle ó dhúchas agus teastaíonn próisis speisialaithe slitting agus lomadh chun bristeacha strus-spreagtha a sheachaint. Ina theannta sin, ní mór an croí-thionól a láimhseáil go han-chúramach chun airíonna maighnéadacha a choinneáil agus díghrádú feidhmíochta a chosc. In ainneoin na ndúshlán seo, ní féidir an cumas coigilte fuinnimh a shéanadh - is féidir le croíleacáin éagruthacha caillteanas gan ualach a laghdú suas le 75% i gcoibhneas le dearaí traidisiúnta, rud a fhágann go bhfuil siad thar a bheith tarraingteach do líonraí dáileacháin tuaithe, feirmeacha gaoithe amach ón gcósta, agus feidhmeanna eangaí cliste. Tá infheistíocht shuntasach déanta ag Jiangsu Jingtianxia Electric Technology Co., Ltd. i T&F agus i mbonneagar táirgthe chun na constaicí déantúsaíochta seo a shárú, ag tairiscint foinse iontaofa croíleacáin éagruthacha ardcháilíochta do chustaiméirí le tacaíocht ó chórais stórais ceardlainne cliste agus lóistíocht uathoibrithe. Tá cumas na cuideachta réitigh tacaíochta aon-stad a sholáthar do chliaint dhomhanda le feiceáil go háirithe san ardchatagóir seo.

3. Anailís Chomparáideach ar Chroítheicneolaíochtaí

Chun cabhrú le hinnealtóirí agus le speisialtóirí soláthair an cineál croíláir is oiriúnaí a roghnú dá bhfeidhmeanna sonracha, soláthraíonn an tábla seo a leanas comparáid dhíreach idir na príomhtháscairí feidhmíochta thar na trí chatagóir a pléadh thuas. Tá na sonraí go léir bunaithe ar luachanna tipiciúla do chlaochladáin dáileacháin 50Hz sa raon 100–1000 kVA.

4. Straitéisí Praiticiúla maidir le Caillteanas Croí-Caillteanas

Taobh amuigh de roghnú ábhar, tá roinnt cleachtas innealtóireachta ann ar féidir leo croí-chaillteanas a íoslaghdú tuilleadh croí claochladáin ola-tumtha . Déanann monaróirí taithí mar Jiangsu Jingtianxia Electric Technology Co., Ltd na straitéisí seo a chur i bhfeidhm go rialta chun feidhmíocht táirge níos fearr a sheachadadh. I measc na bpríomhbhearta tá:

• Comhthógáil céim-lap optamaithe – An drogall comhpháirteach agus an t-imeall flosc maighnéadach a laghdú, rud a íslíonn caillteanais logánta.
• Beachtas cruachta agus ceangailteach – Dáileadh brú aonfhoirmeach ar fud an chruach croí a chinntiú chun strus inmheánach agus méaduithe ar chaillteanas de bharr creathadh a mhaolú.
• Rialú docht ar airde burr – Cáilíocht slitting agus lomadh a chothabháil chun ciorcaid ghearr idir-lamination a chosc a ardaíonn sruthanna gruth.
• Croí annealing tar éis a ghearradh – Faoiseamh ar struis iarmharach a tugadh isteach le linn monaraithe, agus ar an gcaoi sin an tréscaoilteacht mhaighnéadach a aisghabháil.
• Bunú ceart an chroílár – Poitéinseal snámh a chosc agus sruthanna talún a scaiptear a chuireann le caillteanais bhreise strae.

Éilíonn comhtháthú na dteicníochtaí seo ard-innealra — amhail croí-innill chliste tras-ghearrtha agus línte cóimeála uathoibrithe — agus maoirseacht theicniúil séasúrach. Tá Jiangsu Jingtianxia Electric Technology Co., Ltd ar fheabhas sa réimse seo, tar éis córais trádstórála ceardlainne cliste a imscaradh a áirithíonn inrianaitheacht agus comhsheasmhacht ar fud na mbaisceanna táirgthe go léir. Cuimsíonn réitigh tacaíochta aon-stad na cuideachta ní amháin déantúsaíocht lárnach ach freisin speictream iomlán na hiarphróiseála, na hiniúchta cáilíochta agus na lóistíochta, rud a sheachadann luach gan sárú ar chustaiméirí an tionscail chumhachta domhanda.

5. Ceisteanna Coitianta

C1: Cad é an difríocht idir cores cruach sileacain traidisiúnta agus cores éagruthach i dtéarmaí iompar caillteanais?

Léiríonn croíleacaí cruach sileacain traidisiúnta hysteresis measartha agus caillteanais reatha eddy mar gheall ar a struchtúr criostalach agus tiús lamination tipiciúil de 0.27–0.30mm. I gcodarsnacht leis sin, tá socrú adamhach neamhchriostalach ag croíleacáin éagruthacha a chuireann deireadh le caillteanas hysteresis beagnach, agus laghdaíonn a gcuid ribíní thar a bheith tanaí (0.025mm) caillteanais reatha eddy go suntasach. Mar thoradh air sin, is féidir le croíleacáin éagruthacha caillteanais gan ualach a bhaint amach atá 60-75% níos ísle ná na dearaí traidisiúnta, cé go mbaineann costas ábhair níos airde leo agus riachtanais láimhseála níos déine.

C2: Conas a chinntíonn Jiangsu Jingtianxia Electric Technology Co., Ltd caillteanas croí íseal ina tháirgí?

Fostaíonn Jiangsu Jingtianxia Electric Technology Co., Ltd cur chuige ilghnéitheach: cruach sileacain atá dírithe ar ghrán préimhe a fhoinsiú ó na brandaí is fearr intíre agus idirnáisiúnta, ag baint úsáide as trealamh slitting agus lomadh ard-chruinneas, rialú cáilíochta dian a chur i bhfeidhm ag gach céim, agus teicnící cruachta agus ceangailteach chun cinn a chur i bhfeidhm chun strus inmheánach a íoslaghdú. Féadfaidh a gcaillteanas gan ualach imeacht diúltach a bhaint amach go comhsheasmhach ó chaighdeáin náisiúnta, agus áirithíonn a línte táirgeachta uathoibrithe in-atrialltacht agus inscálaitheacht d'orduithe mórmhéide.

C3: An féidir croí-chlaochladán ola-tumtha a iarfheistiú nó a uasghrádú chun caillteanais a laghdú?

I bhformhór na gcásanna, níl sé praiticiúil go heacnamaíoch athsholáthar croí atá ann cheana féin mar gheall ar an athdhearadh fairsing a theastaíonn le haghaidh glantacháin foirceannadh, toisí umar, agus bealaí fuaraithe. Mar sin féin, is minic a roghnaíonn fóntais croí-athsholáthar le linn mór-athchóirithe nó nuair a dhéantar uasghrádú ar chaighdeáin éifeachtúlachta níos airde. Maidir le suiteálacha nua, is í an straitéis is éifeachtaí croí a roghnú le tréithe caillteanais níos ísle - mar Hi-B nó gráid éagruthacha - ó sholáthraí creidiúnacha cosúil le Jiangsu Jingtianxia Electric Technology Co., Ltd.

C4: Cén ról atá ag croí-chaillteanas i gcostas iomlán úinéireachta do chlaochladán?

Cuireann croíchaillteanas go díreach le caillteanas gan ualach an claochladáin, a thabhaítear 24/7 ar feadh shaolré oibriúcháin an trealaimh. Thar shaol seirbhíse tipiciúil 25-30 bliain, is féidir le costas carnach fuinnimh an chroíchaillteanais a bheith in iomaíocht le praghas ceannaigh tosaigh an chlaochladáin nó fiú níos mó ná sin. Dá bhrí sin, ag infheistiú i níos airde-éifeachtúlacht croí claochladáin ola-tumtha —fiú ag préimh réamhráiteach measartha — is minic a thugann toradh dearfach ar infheistíocht laistigh de 3-5 bliana, agus fiche nó tríocha bliain de choigilteas marthanach ina dhiaidh sin.

C5: Conas a dhéanann tiús cruach sileacain difear do chroí-chaillteanas i gclaochladáin tumtha ola?

Laghdaíonn laminations cruach níos tanaí, mar shampla 0.23mm versus 0.30mm, comhpháirt an chaillteanais reatha eddy toisc go bhfuil fad an chosáin reatha a scaiptear níos giorra agus go bhfuil an fhriotaíocht leictreach idir laminations níos airde. Mar sin féin, méadaíonn cruach níos tanaí castacht agus costas déantúsaíochta freisin. Braitheann an tiús is fearr ar an spriocleibhéal caillteanais agus ar mhinicíocht rátáilte an claochladáin. I gcás feidhmchláir chaighdeánacha 50/60Hz, cuireann 0.27mm comhshó cothromaithe ar fáil, agus is fearr 0.23mm le haghaidh dearaí ultra-ard-éifeachtúlachta.

Mar fhocal scoir, caillteanas croí i an croí claochladáin ola-tumtha is feiniméan ilghnéitheach é atá á rialú ag airíonna ábhar, dearadh geoiméadrach, agus cruinneas déantúsaíochta. Le teacht chun cinn steels gráin-dhírithe agus cóimhiotail éagruthach, in éineacht le teicneolaíochtaí táirgthe den scoth, tá an tionscal ag brú go seasta ar theorainneacha an méid is féidir a bhaint amach. Is maith le monaróirí Jiangsu Jingtianxia Electric Technology Co., Ltd. seasamh ar thús cadhnaíochta na héabhlóide seo, ag tairiscint punann cuimsitheach a raon ó chroíleacáin chruach traidisiúnta sileacain go réitigh éagruthacha den chéad ghlúin eile. Trí ghiaráil a dhéanamh ar a saineolas teicniúil domhain, a gcórais chliste táirgthe, agus a dtiomantas gan staonadh don cháilíocht, cuireann siad ar chumas na hearnála cumhachta domhanda bonneagar fuinnimh atá níos éifeachtaí, níos iontaofa agus níos inbhuanaithe a thógáil. Dóibh siúd atá ag iarraidh feidhmíocht an chlaochladáin a bharrfheabhsú, is céim fíor-riachtanach i dtreo sármhaitheas oibríochta fadtéarmach é tuiscint a fháil ar chroíchaillteanas—agus an croí-chomhpháirtí ceart a roghnú.
