Croílár Claochladáin Ola-tumtha vs. Tirim: Dearadh, Insliú, Fuarú
De ghnáth tosaíonn an roghnú idir claochladán ola-tumtha agus claochladán de chineál tirim leis an meán fuaraithe: ola mianraí versus aer. Ach tá an scéal innealtóireachta níos doimhne scríofa i gcroílár an claochladáin. Tá an ciorcad maighnéadach, an córas inslithe, agus na bealaí fuaraithe idirnasctha go docht, agus mar sin déantar cinneadh croíchéime a iomadú trí gach sonraíocht níos déanaí. Maidir le fóntais, conraitheoirí, agus innealtóirí plandaí, tá sé ríthábhachtach na caidrimh seo a thuiscint.
Ag Jiangsu Jingtianxia Electric Technology Co., Ltd., déanaimid croíleacáin claochladáin de chineál tirim agus ola-tumtha, chomh maith leis an trealamh beachtais a úsáidtear chun iad a thógáil. Ag tarraingt ar an taithí phraiticiúil sin, scrúdaíonn an treoir seo na difríochtaí dearaidh, na straitéisí inslithe, agus leagan amach na gcainéal fuaraithe a scarann an dá theaghlach lárnacha. Is féidir leat tuilleadh a léamh faoi ár gcúlra innealtóireachta agus déantúsaíochta sula tumadóireacht isteach sa chomparáid theicniúil.
Tógáil Lárnach agus Dearadh Ábhar
Tosaíonn an dá chineál croí ón teaghlach amhábhar céanna: cruach leictreach atá dírithe ar ghráin. Déantar laminations cruach sileacain, de ghnáth 0.23 go 0.35 mm tiubh, a ghearradh, a chruachadh, agus a chlampáil chun cosán maighnéadach ísealchaillteanais a fhoirmiú. Tar éis na céime sin, tá éagsúlacht mhór idir na tógálacha toisc go n-athraíonn an meán máguaird na rialacha maidir le himréiteach, clampáil agus aeráil.
Foirgníocht Oscailte i Cores Cineál Tirim
Níl croí claochladán de chineál tirim séalaithe go heirméiteach. Toisc go bhfuil an croí agus na foirceannadh nochta d'aer nó roisín teilgthe, is féidir le taise, deannach agus ábhar salaithe an croí-dhromchla a bhaint amach. Mar sin ní mór don sciath lamination a bheith láidir go meicniúil, agus ní mór do dhearthóirí meas a bheith acu ar achar flaithiúil creepage agus imréitigh idir an croí, an struchtúr clampála, agus na codanna beo. Toisc gur droch-fhuaraitheoir é aer, is minic a chomhtháthaíonn dearaí de chineál tirim duchtanna ingearacha aeir idir sraitheanna foirceannadh chun comhiompar nádúrtha a chur chun cinn.
Tógáil Umar Séalaithe i gCroílár Ola-Thumtha
I gclaochladán ola-tumtha, suíonn an croí taobh istigh d'umar séalaithe atá líonta le hola inslithe. Comhlíonann an ola trí dhualgas: inslitheann sé, fuaraíonn sé, agus sciathann sé an croí ó ocsaigine agus taise. Toisc go bhfuil neart tréleictreach ola i bhfad níos airde ná neart an aeir, is féidir le himréitigh a bheith níos dlúithe. Mar sin féin, ní mór go n-áireofaí sa chroí bealaí sreafa ola, mar dhuchtanna aiseach agus bearnaí spacer gathacha, a ligeann d'ola téite ardú i dtreo radaitheoirí.
Croíchéimseata agus Comhdhearadh
Tá joints céim-lap mitered coitianta sa dá theaghlach toisc go laghdaíonn siad caillteanais gan ualach agus maighnéadú sruth. Is minic a úsáideann dearaí tumtha ola tras-ranna níos mó mar go gceadaíonn fuarú ola dlús flosc níos airde gan spotaí te. Is minic a úsáideann croíleacáin de chineál tirim, go háirithe leaganacha roisín teilgthe, leagan amach trí-ghéag nó cúig ghéag trí-chéim le bearnaí aerála d'aon ghnó. Rogha níos nuaí is ea an chumraíocht croí créachta, mar chroílár créachta triantánach tríthoiseach, a íslíonn caillteanais chomhpháirteacha trí dheireadh a chur le hailt thraidisiúnta.
Déantar cáilíocht lárnach a chinneadh ar deireadh sa phróiseas cruachta agus clampála. Cruthaíonn laminations mímheaitseála bearnaí aeir a mhéadaíonn croíchaillteanas, a ardaíonn torann agus a dhíghrádaíonn éifeachtacht. Úsáideann cruachta uathoibrithe manipulators servo-rialaithe chun gach leathán a shuíomh go beacht, an leibhéal rialaithe atá ag teastáil le haghaidh croíleacáin ísealchaillteanais nua-aimseartha.

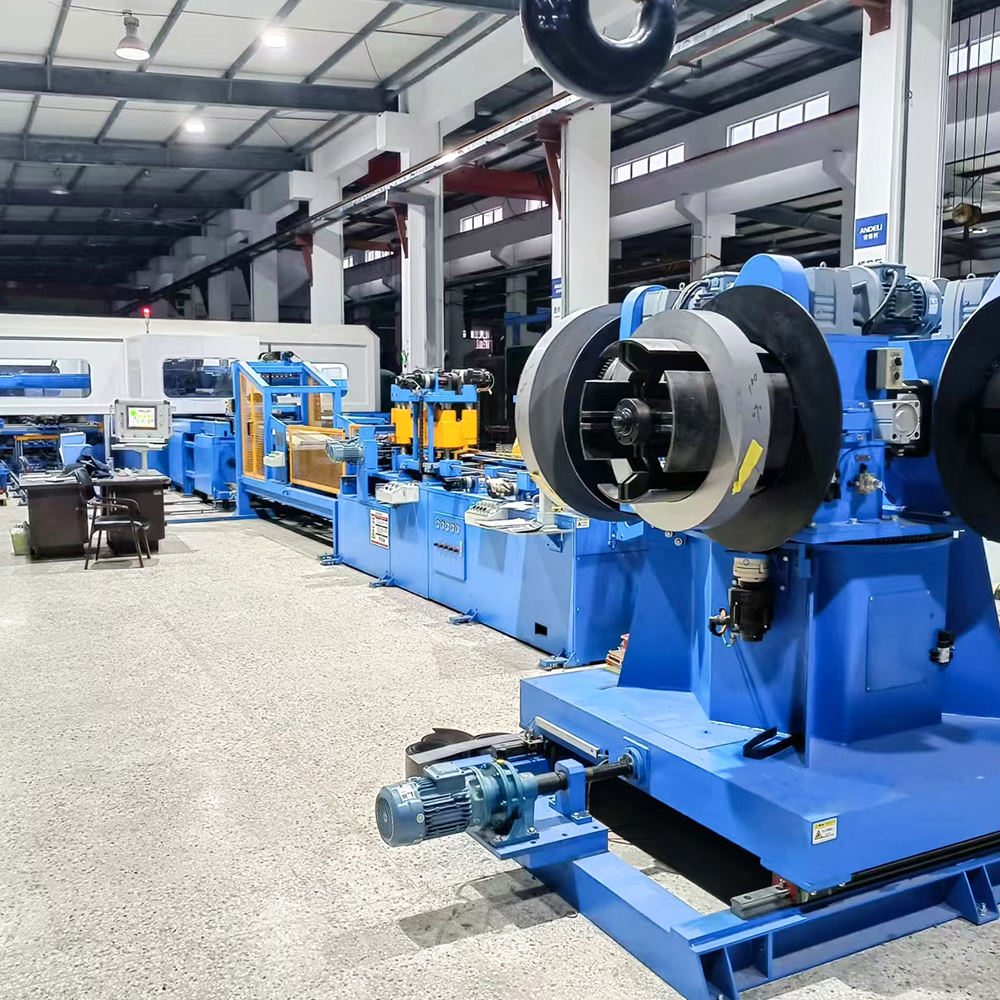

ZXD-440 Líne Táirgeadh Croí Cruachta Trasfhoirmeoir In-líne Uathoibríoch Comhtháthaíonn an líne uathoibrithe seo lomadh agus cruachadh i bpróiseas leanúnach amháin, deireadh a chur le láimhseáil láimhe agus feabhas a chur ar chruinneas lamination le haghaidh croíleacáin ísealchaillteanais. Tugann sé aghaidh go díreach ar na hábhair imní maidir le cáilíocht cruachta a ardaíodh sa phlé roimhe seo. Féach Táirge → Córais Inslithe agus Mar a Mhúnann siad Croídhearadh
Is é insliú an difríocht theicniúil is infheicthe idir an dá theicneolaíocht, agus cruthaíonn sé an croí ar bhealaí caolchúiseacha. I gcroílár claochladán, ní mór d'insliú an croí agus na clampáin talún a scaradh ó na foirceannadh agus ag an am céanna an strus teirmeach agus meicniúil a mhaireann le blianta fada seirbhíse.
Insliú Cineál Tirim: Aer agus Roisín Soladach
Braitheann claochladáin de chineál tirim ar aer, roisín eapocsa, nó roisín teilgthe mar mheán tréleictreach. Tá an croí scartha ón bhfoirceannadh íseal-voltais le páipéar araimíde, bacainní líonta roisín, nó sorcóir roisín teilgthe. Toisc go bhfuil neart tréleictreach an aeir teoranta, ní mór an t-achar leithlisithe idir an croí, na teanntáin agus na foirceannadh a bheith níos mó, rud a fhágann go mbeidh leagan amach níos oscailte ann. Is é an croí féin an pointe tagartha don tionól ar fad.
Croílár Ola Inslithe: Páipéar agus Clár Preas
In aonaid tumtha ola, tá an córas inslithe ceallalóis-bhunaithe: tá páipéar kraft, preaschlár, fáinní uillinne, agus ola claochladáin mar thréleictreach ilchodach. Tá an croí scartha ón bhfoirceannadh íseal-voltais ag sorcóirí preaschláir agus spásairí, agus déantar an cóimeáil iomlán a thriomú i bhfolús agus a líonta le ola dígassed roimh shéalú. Ceadaíonn an neart tréleictreach níos airde ola achar croí-go-foirceannadh níos dlúithe, rud a laghdaíonn flosc sceite agus caillteanais reatha eddy i teanntáin.
Ranganna Inslithe agus Teorainneacha Teochta
Tá insliú Aicme F agus Aicme H caighdeánach do chroíthe de chineál tirim, a cheadaíonn teocht oibriúcháin 155 ° C agus 180 ° C faoi seach. Tá claochladáin ola-tumtha teoranta ag díghrádú páipéir, de ghnáth go dtí ardú teochta meánach 65°C thar chomhthimpeallach 40°C. Athraíonn an difríocht sin chomh ionsaitheach is féidir an croí a luchtú agus bíonn tionchar díreach aige ar eacnamaíocht gach dearaidh.
Maidir le suiteálacha laistigh a éilíonn tógáil atá sábháilte ó dhóiteán agus ar chothabháil íseal, soláthraímid croíleacáin claochladáin de chineál tirim a dhéantar a innealtóireacht le haghaidh insliú Aicme H agus fuarú aeir nádúrtha.
Croílár Trasfhoirmeoir Tirim-Chineál le haghaidh Feidhmchláir Réitigh Roisín Tógtha le cruach sileacain gráin-dhírithe agus cruachta céim-lap, coinníonn an croí seo torann faoi bhun 55 dB agus comhlíonann sé caighdeáin ísealchaillteanais. Oireann sé do chlaochladáin de chineál tirim SCB10–SCB13 le haghaidh suiteálacha laistigh atá íogair ó thaobh torann de, mar a leagtar béim air sa téacs mórthimpeall. Féach Táirge → Cainéil Fuarú agus Bainistíocht Teirmeach
Is éard atá i gceist le bealaí fuaraithe ná go n-iompaíonn na difríochtaí dearaidh feidhmíocht theirmeach intomhaiste. Is féidir le croí a bheith ar an gcuid is teo den tionól mura bhfuil cosáin fuaraithe pleanáilte leis an gciorcad maighnéadach.
Cosáin Scaipthe Ola i gCroílár agus i bhfoirceannadh
Úsáideann croíleacáin ola-tumtha cainéil a ligeann don ola sreabhadh go haiseach idir na géaga agus go gathach trí bhloic spásála feadh an airde foirceannadh. Faoi oibríocht ONAN, scaipeann an ola trí chomhiompar: ardaíonn ola téite trí na dhuchtanna lárnacha, scaoileann sé teas i radaitheoirí nó feadáin fuaraithe, agus filleann sé go bun an umar. Má chuirtear céimeanna aeir éigeantais (ONAF) nó ola éigeantais (OFAF) leis méadaítear an toilleadh ach ní mór céimseata an chainéil a dhearadh do shreabhadh ola dhírigh ón tús.
Cosáin Aershreafa i gCroílár Tirim-Chineál
Braitheann croíleacáin de chineál tirim ar chomhiompar nádúrtha nó éigeantais aeir. Cuirtear an croí agus na foirceannadh le chéile le duchtanna ingearacha aeir, agus déantar tithíocht an claochladáin a aeráil ag bun agus barr chun éifeacht simléir a chruthú. In aonaid le rátáil níos airde, brúnn lucht leanúna aer trí na bealaí céanna. Toisc go bhfuil toilleadh teasa i bhfad níos ísle ag an aer ná mar atá ag ola, déantar croíleacáin de chineál tirim a dhearadh le corrlach teirmeach níos mó agus le dlús flosc oibriúcháin níos ísle.
Rialú Hot-Spota agus Aosú Teirmeach
Luathaíonn spotaí te aosú inslithe agus méadóidh siad croí-chaillteanas. I gcroíthe tumtha ola, rialaítear teocht an láthair te trí leagan amach na duchtanna agus treo an tsreafa ola. I gcroíthe cineál tirim, tá sé á rialú ag méid na duchtanna, achar dromchla roisín, agus pasanna aer fuaraithe. Sa dá chás, déanann dearthóirí cothromaíocht ar dhlús flosc, leithead an chainéil, agus stiffness meicniúil chun spotaí te a choinneáil faoi bhun na teorann rátáilte.
Maidir le dleacht fóntais agus fostáisiúin nuair a bhíonn ard-acmhainneacht leanúnach ag teastáil, tógtar ár gcroíthe claochladán tumtha in ola le leagan amach duchta optamaithe le haghaidh oibriú ONAN agus ONAF.
Croílár Trasfhoirmeoir Ola-tumtha le haghaidh Trasfhoirmeoirí Dáilte Deartha do chlaochladáin ola-tumtha S11 agus S13, úsáideann an croí seo cruach sileacain ard-tréscaoilteachta agus cruachadh beachtas chun caillteanais ultra-íseal agus sruth cobhsaí gan ualach a bhaint amach. Tacaíonn sé le hoibríocht ONAN/ONAF, a mheaitseálann an comhthéacs dleachta fóntais a gcuirtear síos air. Féach Táirge → Comparáid Taobh le Taobh idir na Buntréithe
Tugann an tábla thíos achoimre ar na difríochtaí is tábhachtaí idir croíleacáin claochladáin de chineál tirim agus ola-tumtha.
| Paraiméadar | Croí-Chineál Tirim | Croílár Ola-tumtha |
|---|---|---|
| Meán inslithe | Aer, roisín eapocsa, roisín teilgthe | Ola mianraí, páipéar, preaschlár |
| Imfhálú lárnach | Tithíocht oscailte nó aeraithe | Umar ola-líonta séalaithe |
| Cainéil fuaraithe | Duchtanna aeir ingearach agus lucht leanúna | Duchtanna ola aiseach agus gathacha, radaitheoirí |
| Aicme teochta | Aicme F nó Aicme H | Aicme A, páipéar teoranta |
| Achar croí-go-foirceannadh | Imréiteach mór ag teastáil | Fad dlúth is féidir |
| Éileamh cothabhála | Glanadh íseal, tréimhsiúil | Sampláil ola agus seiceálacha sceite |
| Riosca dóiteáin | Íseal, féin-mhúchadh | Níos airde, éilíonn srianadh |
| Feidhmchlár tipiciúil | Taobh istigh, tráchtála, amach ón gcósta | Fostáisiún, fóntais, lasmuigh |
Treoir Roghnúcháin Feidhmchláir
Is é an timpeallacht suiteála, an phróifíl ualaigh, agus an modh teip inghlactha atá faoi stiúir an rogha ar deireadh. Is féidir an dá theicneolaíocht a innealtóireacht go héifeachtach; is é an difreálaí an comhthéacs oibriúcháin.
- Foirgnimh laistigh agus atá íogair ó thaobh dóiteáin: cuireann croíleacáin de chineál tirim deireadh leis an mbaol sceitheadh ola agus laghdaítear an t-ualach dóiteáin go mór, rud a fhágann go bhfuil siad oiriúnach d'fhoirgnimh ard-ardú, d'ospidéil, d'ionaid sonraí agus do choimpléisc tráchtála.
- Fostáisiúin lasmuigh agus eangacha áirgiúlachta: Soláthraíonn croíleacáin ola-tumtha dlús cumhachta níos airde agus iompar seirbhíse fadtéarmach cruthaithe, rud a thugann buntáiste dóibh do stáisiúin dáileacháin, fostáisiúin tarchurtha, agus clóis thionsclaíocha inar féidir srianadh ola a shocrú.
- Dleacht ard-ualaigh leanúnach: Baineann fuarú ola teas níos éifeachtaí, agus mar sin is féidir le croíleacáin ola-tumtha fachtóirí ualaigh níos airde a chothú gan teorainneacha teochta a shárú.
- Ualaí eadrannach agus athraitheach: Láimhseálann croíleacáin de chineál tirim go maith ualaí rothaíochta agus freagraíonn siad go tapa toisc nach bhfuil aon toirt mór ola ann le teas nó le fuarú.
- Deimhnigh an suíomh suiteála: spás laistigh, lasmuigh nó iata.
- Seiceáil cóid dóiteáin áitiúla agus rialacháin um shrianadh ola.
- Sainmhínigh an próifíl ualach leanúnach agus timthriallach.
- Déan an airde agus an teocht chomhthimpeallach a mheas don dá chroíchineál.
- Déan comparáid idir costas iomlán na húinéireachta, lena n-áirítear cothabháil agus caillteanais.
Níos faide ná an croí féin, socraíonn an bealach déantúsaíochta iontaofacht fhadtéarmach. Freastalóidh croí-thógtha le cruachta beacht, brú clampála rialaithe, agus bearnaí comhpháirteacha fíoraithe go dílis don dá chineál. Clúdaíonn ár gcroí-raon claochladán an dá chumraíocht, agus is féidir lenár n-innealtóirí an scéim lannaithe, leagan amach na duchtanna agus an struchtúr clampála a chur in oiriúint do do shonraíocht. Is féidir leat athbhreithniú a dhéanamh ar an iomlán raon croí claochladán le haghaidh tuilleadh sonraí.
Ceisteanna Coitianta
C1: An féidir an grád cruach sileacain céanna a úsáid don dá chineál croí?
Tá. Úsáidtear gráid cruach gráin-dhírithe ar nós 30Q130 nó 27Q120 go coitianta i gcroíchineál tirim agus tumtha ola araon. Cad iad na hathruithe atá ar an sciath lamination, an caighdeán gearrtha, an patrún cruachta, agus an bealach a chomhtháthaítear bealaí fuaraithe timpeall an chroí.
C2: Cén fáth go bhfuil croí cineál tirim go minic níos troime don rátáil chéanna?
Toisc nach bhfuil fuarú aeir chomh héifeachtach ná fuarú ola, ní mór do chroíleacáin de chineál tirim a bheith ag rith ag dlús flosc níos ísle agus mar sin úsáid a bhaint as níos mó ábhar lannaithe chun caillteanais agus teocht a choinneáil laistigh de theorainneacha. Ina theannta sin, cuireann imchochlú roisín teilgthe meáchan suntasach.
C3: An mbíonn tionchar ag bealaí fuaraithe ar éifeachtúlacht claochladáin?
Tá. Is féidir le duchtanna atá suite go dona bac a chur ar an gciorcad maighnéadach nó caillteanais strae a chruthú. Baineann bealaí dea-dheartha amach an teas gan an croífhráma a mhéadú, ag coinneáil caillteanais gan ualach seasta agus ag laghdú riosca an ionaid the.
C4: Cén cineál lárnach atá níos sábháilte ó thaobh dóiteáin?
Tá croíleacáin de chineál tirim le insliú roisín beagnach féin-mhúchadh agus mar sin is fearr leo laistigh. Bíonn leacht inadhainte sna croíleacáin ola-tumtha agus teastaíonn bacainní dóiteáin, claiseanna coimeádta nó achair scartha sábháilte nuair a shuitear iad gar do struchtúir.
Conclúid
Freastalaíonn croíleacáin claochladáin de chineál tirim agus ola-tumtha ar thosaíochtaí oibriúcháin éagsúla agus ar thimpeallachtaí suiteála. Déanann croíleacáin de chineál tirim roinnt éifeachtúlachta ábhartha a thrádáil ar mhaithe le sábháilteacht, simplíocht, agus áisiúlacht laistigh. Baineann croíleacáin ola-tumtha leas as sár-airíonna tréleictreach agus aistrithe teasa an ola chun dearaí dlútha, ard-acmhainne a sholáthar do dhleacht ar scála áirgiúlachta. Braitheann an rogha ceart ar an áit a mbeidh an claochladán ina gcónaí, conas a luchtófar é, agus na rioscaí a fhéadfaidh an t-úinéir a bhainistiú.
Cibé treo a roghnaíonn tú, ba chóir an croí a thógáil le lamháltais cruachta daingean, comhchéimseata fíoraithe, agus leagan amach an chainéil fuaraithe a mheaitseáil leis an dualgas rátáilte. Nuair a urramaítear na bunghnéithe sin, seachadann an dá chroíchineál an éifeachtúlacht agus an saol seirbhíse a éilíonn trealamh cumhachta nua-aimseartha.
-
