Monaróir Croíthe Trasfhoirmeora

Cad é an cuspóir croí claochladáin?

I gcroílár gach córas cumhachta leictrigh tá comhpháirt atá simplí ach atá thar a bheith ríthábhachtach: an ciorcad maighnéadach a sheolann agus a theorannaíonn flosc leictreamaighnéadach. Nuair a iarrann innealtóirí agus speisialtóirí soláthair "Cad é an cuspóir croí claochladán?" , leathnaíonn an freagra i bhfad níos faide ná fisic bhunúsach. Tá an cores claochladán fónamh mar lárchóras na néaróg comhshó voltais, a chumasaíonn aistriú éifeachtach fuinnimh ó foirceannadh bunscoile go tánaisteach agus ag an am céanna caillteanais seadánacha a íoslaghdú. Gan conair mhaighnéadaigh dea-dheartha, bheadh ​​líonraí srutha ailtéarnaigh nua-aimseartha thíos le neamhéifeachtúlachtaí coisctheacha, róthéamh agus rialáil voltais éagobhsaí. Soláthraíonn an t-alt seo scrúdú cuimsitheach, feidhm-dhírithe ar cores claochladán , a n-aicmithe ábhar, malairtí struchtúracha, agus an ról ríthábhachtach atá acu i mbonneagar cumhachta comhaimseartha - ó fhostáisiúin ar scála áirgiúlachta go hurláir chliste mhonarchan.

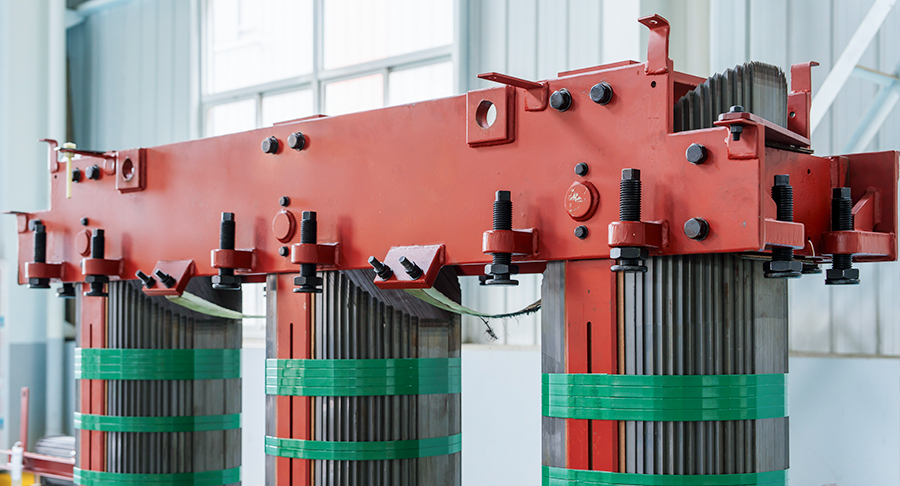

1. Croílár Claochladáin Cineál: An Capall Oibre Gnáth

Léiríonn cumraíocht croíchineál an ailtireacht is mó a úsáidtear in iarratais mheánchumhachta agus mórchumhachta. Sa dearadh seo, is éard atá sa chiorcad maighnéadach ná dhá ghéag ingearacha (cosa) ceangailte le cuing uachtaracha agus íochtair, agus na foirceannadh príomhúla agus tánaisteacha fillte timpeall gach géag. An bunchuspóir atá leo seo cores claochladán ná cosán íseal-drogall a sholáthar le haghaidh flosc maighnéadach, ag cinntiú go bhfuil formhór mór an fhórsa maighnéadach a ghineann na foirceannadh bunscoile ceangailte leis an bhfoirceannadh tánaisteach. Croílár claochladán cineál de ghnáth déantar iad as laminations cruach sileacain atá dírithe ar ghrán (CRGO), a thaispeánann tréscaoilteacht mhaighnéadach eisceachtúil feadh na treorach rollta, rud a laghdaíonn go díreach caillteanais srutha excitation agus gan ualach.

Ó thaobh teicniúil de, tá buntáistí ar leith ag baint le dearaí croíchineálacha maidir le hinrochtaineacht foirceannadh agus éifeachtúlacht fuaraithe. Toisc go ndéantar na foirceannadh a dháileadh thar dhá ghéag ar leith, tá an diomailt teasa níos comhionann, rud a ligeann do dhlúis chumhachta níos airde gan dul thar na teorainneacha teirmeacha. I measc na n-iarratas tipiciúla tá claochladáin céim suas i bhfeirmeacha fuinnimh in-athnuaite, claochladáin dáileacháin tionsclaíocha rátáilte ó 500 kVA go 50 MVA, agus claochladáin tarraingthe do chórais iarnróid. I gcomparáid le roghanna eile de chineál bhlaosc, croí-chineál cores claochladán cumas sheasamh gearrchiorcad níos fearr a léiriú mar gheall ar an dáileadh siméadrach flosc, a íoslaghdaíonn an strus meicniúil ar na foirceannadh le linn coinníollacha locht.

Ár raon cuimsitheach de cores claochladán clúdaíonn sé céimseataí croíchineálacha caighdeánacha agus saincheaptha araon, le tiús lannaithe ó 0.23 mm go 0.35 mm chun feidhmíocht chaillteanais agus déantúsaíocht a chothromú. Tá Jiangsu Jingtianxia Electric Technology Co., Ltd tar éis a líne táirgeachta croí-chineál a scagadh chun fachtóirí cruachta níos mó ná 97% a bhaint amach, ag cinntiú go bhfuil an trasghearradh maighnéadach éifeachtach ag teacht go dlúth leis na luachanna dearadh teoiriciúla. Agus níos mó ná 46 buanna teicniúla gairmiúla ar an bhfoireann, cuireann an chuideachta ardteicnící léasair-scríofa i bhfeidhm chun caillteanais scagtha fearainn a laghdú, ag seachadadh croíleacáin a chomhlíonann nó a sháraíonn caighdeáin IEC agus IEEE go seasta.

Sonraíochtaí Buntábhachtacha le haghaidh Dearaí Croíchineála

• Raon cumhachta tipiciúil: 500 kVA - 50 MVA
• Dlús flosc: 1.5 - 1.7 T (ábhar CRGO)
• Laghdú ar chaillteanas gan ualach: 15–20% níos ísle ná na gnáthchroílár te-rollta
• Modh fuaraithe: Ola nádúrtha/aer nó cúrsaíocht ola éigeantais
• Rogha le haghaidh: Líonraí dáileacháin, feirmeacha gaoithe amach ón gcósta, tionscal trom

2. Croílár Claochladáin Shell-Cineál: Uasmhéadú ar Shrianadh Flux

I gcodarsnacht leis an leagan amach croí-cineál, bhlaosc-cineál cores claochladán timpeall na foirceannadh le hábhar maighnéadach ar gach taobh, go héifeachtach "iamh" na cornaí laistigh den chiorcad iarainn. Sa chumraíocht seo tá géag lárnach a iompraíonn an príomhfhlosc, le dhá chosán fillte (géaga seachtracha) a sholáthraíonn drogall fíor-íseal. Tá an príomhchuspóir fós mar an gcéanna - flux maighnéadach a threorú agus a chomhchruinniú - ach baineann céimseata cineál bhlaosc amach imoibríocht sceite i bhfad níos ísle agus rialáil voltais níos fearr faoi luchtú trom. iad seo cores claochladán a luacháil go háirithe in iarratais ard-srutha, íseal-voltais, mar shampla claochladáin foirnéise, claochladáin coigeartóirí do ghléasraí leictrealú, agus córais UPS ar scála mór.

Ceadaíonn sláine struchtúrach na ndearaí sliogán neart meicniúil níos fearr, rud a fhágann go bhfuil siad oiriúnach do shuiteálacha ina bhfuil fórsaí gearrchiorcaid foircneacha. Thairis sin, toisc go roinneann an flosc go siméadrach idir an dá ghéag lasmuigh, laghdaítear an glan-éagothroime maighnéadach, ag laghdú torainn inchloiste agus caillteanais strae i struchtúir mhiotalacha in aice láimhe. Mar sin féin, tagann an fheidhmíocht seo ar chostas tomhaltais ábhar méadaithe agus cruachta lamination níos casta, rud a ardaíonn an costas déantúsaíochta iomlán. I gcás feidhmeanna misean-criticiúla áit a bhfuil iontaofacht agus cobhsaíocht voltais ríthábhachtach, cineál bhlaosc cores claochladán fós mar an rogha tosaíochta in ainneoin na hinfheistíochta tosaigh níos airde.

Tugann Jiangsu Jingtianxia Electric Technology Co., Ltd aghaidh ar na dúshláin déantúsaíochta seo trína threalamh cruachta uathoibrithe dílseánaigh agus córais gearrtha cruinneas. Baineann croí-tháirgeadh cineál bhlaosc na cuideachta úsáid as ailt chéim-lapa agus coirnéil mhiotalacha chun drogall comhpháirteach a laghdú, agus baintear amach croí-chaillteanais atá 8–12% níos ísle ná na gnáthfhoirgníochtaí cnapáin. Trí chórais stórais ceardlainne Chliste a chomhtháthú le monatóireacht cháilíochta fíor-ama, cinntíonn Jiangsu Jingtianxia go bhfágann gach croí cineál bhlaosc an mhonarcha le tréscaoilteacht comhsheasmhach agus caoinfhulaingt meicniúil, ag tacú le cliaint dhomhanda i dtionscail ó smelú alúmanaim go cumhacht cúltaca ionad sonraí.

Saintréithe de Chroí Cineálacha Blaosc

1. Neart gearrchiorcaid níos fearr mar gheall ar thacaíocht foirceannadh iomlán faoi iamh
2. Imoibríocht sceite níos ísle (5–8% de ghnáth i gcomparáid le 10–15% do chroíchineál)
3. Réimsí maighnéadacha strae laghdaithe, rud a fhágann spásáil níos dlúithe idir na céimeanna
4. Costas ábhartha níos airde ach saol seirbhíse níos faide i dtimpeallachtaí oibriúcháin crua
5. Sonraítear go coitianta do phróisis leictriceimiceach agus do thiomáineann tarraingthe trom

3. Croílár Claochladáin Miotail Éifruthacha: Teorainn Éifeachtúlachta an Chéad Ghlúin Eile

Is ionann cóimhiotail mhiotail éagruthaigh, dá ngairtear gloiní miotalacha go minic, agus athrú paradigm in innealtóireacht ábhar maighnéadach. Murab ionann agus steels sileacain criostalach traidisiúnta, is iad seo cores claochladán a tháirgtear trí sholadú tapa (múchadh) ón stát leáite, a eascraíonn i struchtúr adamhach neamh-criostalach a thaispeánann coercivity an-íseal agus beagnach nialas maighnéadas. Is é príomhchuspóir úsáid a bhaint as miotal éagruthach le haghaidh cores claochladán Is é atá i gceist le laghdú suntasach a dhéanamh ar chaillteanais gan ualach — go hiondúil 60–70% i gcomparáid le cruacha CRGO préimhe — agus leibhéil inchomparáide floscdhlúis a chothabháil (thart ar 1.35–1.45 T). Déanann sé seo croíleacáin éagruthacha thar a bheith tarraingteach do chlaochladáin dáileacháin a oibríonn faoi choinníollacha ualach solais ar feadh tréimhsí fada, mar shampla i ngreillí cónaithe agus i dtionscadail leictriúcháin tuaithe.

Ó thaobh na déantúsaíochta de, tá dúshláin uathúla ag baint le miotail éagruthacha: tá an t-ábhar thar a bheith tanaí (thart ar 0.025 mm) agus go háirithe brittle, éilíonn trealamh speisialaithe gearrtha agus cruachta chun micrea-bhriste a sheachaint a dhíghrádaíonn feidhmíocht mhaighnéadach. Ina theannta sin, tá an dlús flosc sáithiúcháin níos ísle ná CRGO, rud a fhágann go dteastaíonn trasghearrthacha lárnacha níos mó don rátáil cumhachta céanna. In ainneoin na míbhuntáistí sin, is minic go mbíonn coigilteas costais saolré mar gheall ar chaillteanais laghdaithe fuinnimh níos airde ná an phréimh tosaigh, go háirithe i réigiúin ina bhfuil taraifí arda leictreachais nó sainorduithe déine um laghdú carbóin. Casta cores claochladán a dhéantar as cóimhiotail éagruthach a shonrú níos mó do thionscadail tógála glasa, moil luchtaithe feithiclí leictreacha, agus microgrids cliste ina n-áirítear gach vata-uair an chloig.

D'fhorbair Jiangsu Jingtianxia Electric Technology Co., Ltd línte próiseála tiomnaithe do chroíthe miotail éagruthacha, a ionchorpraíonn prótacail lomadh agus annealaithe íseal-strus a chaomhnaíonn airíonna maighnéadacha uathúla an ábhair. Comhoibríonn foireann theicniúil na cuideachta, a chuimsíonn breis agus 46 speisialtóir T&F, le heolaithe ábhartha chun an chéimseata lárnach a bharrfheabhsú le haghaidh comhchaillteanas íosta, ag baint amach éifeachtúlachtaí lán-ualaigh os cionn 99.2% in aonaid fhréamhshamhail. Trí chroí-theicneolaíocht éagruthach a chomhcheangal le meaisíní gearrtha trasnacha cliste agus lóistíocht uathoibrithe, cuireann Jiangsu Jingtianxia réiteach turnkey ar fáil a dhroicheadann dearadh ard-éifeachtúlachta le táirgeadh ar scála tionsclaíoch, ag freastal ar chliaint a éilíonn freagracht chomhshaoil ​​agus sármhaitheas oibriúcháin.

Buntáistí Feidhmchláir a bhaineann le Croí éagruthacha

• Laghdú ar chaillteanas gan ualach: suas le 70% vs. CRGO traidisiúnta
• Ideal do phróifílí luchtaithe timthriallacha (m.sh., fuireachas thar oíche, oibriú eatramhach)
• Teocht oibriúcháin níos ísle mar gheall ar ghiniúint teasa laghdaithe
• Saol leathnaithe claochladáin (aosú teirmeach laghdaithe an inslithe)
• Is fearr le fóntais a bhfuil spriocanna glan-nialas carbóin á saothrú acu

Maitrís Feidhmíochta Comparáideach

4. Céim-Lap agus Comhchroí Mitreed: Innealtóireacht Bheachtais chun Caillteanais a Íoslaghdú

Níos faide ná an t-aicmiú macrascópach ar chruthanna agus ábhair lárnacha, tá ról cinntitheach ag céimseata inmheánach an chomhpháirteach maidir le croífheidhmíocht iomlán a chinneadh. Socraíonn hailt céim-lapaí, ar a dtugtar hailt tuislithe nó idirdhuilleacha freisin, sraitheanna lannaithe comhleanúnacha le forluí fritháireamh, ag dáileadh go héifeachtach leis an drogall aeir-bhearna thar chomhéadain iolracha. Laghdaíonn an teicníocht seo an sáithiú flosca logánta a tharlaíonn ag gnáth-alt ailt, ag laghdú caillteanais gan ualach agus ag maighnéadú an tsrutha. Ar an láimh eile, úsáideann joints mitered gearrthacha cruinneas-dronuilleach (45 céim go hiondúil) ag crosbhealaí cúinne an chuing agus na géaga, ag ailíniú treo rollta an chruach gráin-dhírithe leis an gcosán flosc chun an drogall ag gach bend a íoslaghdú. Casta cores claochladán gnéithe céim-lap agus mitered a chomhtháthú chun laghduithe caillteanais de 10-15% a bhaint amach i gcoibhneas le tionóil cnapáin shimplí.

Éilíonn cruinneas déantúsaíochta na gcineálacha comhpháirteacha seo meaisíní gearrtha trasnacha ard-deireadh le suíomh lann CNC-rialaithe agus tomhas tiús fíor-ama. Tá infheistíocht mhór déanta ag Jiangsu Jingtianxia Electric Technology Co., Ltd. i dtrealamh cruachta croí uathoibrithe a chothaíonn ailíniú leibhéal miocrón thar na céadta sraitheanna lannaithe, ag cinntiú dáileadh comhsheasmhach aeir-bhearna agus feidhmíocht leictreamaighnéadach in-athdhéanta. Úsáidtear croíleacáin chéim-lap na cuideachta go forleathan i gclaochladáin dáileacháin ardéifeachtúlachta a sholáthraítear d'fhóntais Eorpacha agus Mheiriceá Thuaidh, áit a shainordaíonn rialacháin dhian Éicea-dhearaidh uasteorainneacha caillteanais. Trí ghearradh cúinne mitered a chomhcheangal le cruachadh uathoibrithe, baineann Jiangsu Jingtianxia amach fachtóir cruachta 97.5% do chroíthe CRGO, a aistriú go coigilteas fuinnimh inláimhsithe thar shaol seirbhíse 30 bliain an claochladáin.

Ina theannta sin, rianaíonn córas trádstórála ceardlainne cliste na cuideachta gach baisc lannaithe tríd an slabhra táirgeachta ar fad - ó scoilteadh agus gearradh go dtí anáil agus iniúchadh deiridh - ag cinntiú inrianaitheachta iomlán agus comhlíonadh pleananna cáilíochta a bhaineann go sonrach le cliaint. Ceadaíonn an comhtháthú ingearach seo, le tacaíocht ó línte táirgeachta lóistíochta uathoibrithe, do Jiangsu Jingtianxia fréamhshamhail tapa agus amanna luaidhe gearra a thairiscint do chroí-gheoiméadracht saincheaptha, buntáiste ríthábhachtach do thionscadail le sceidil tógála daingean.

Ceisteanna Coitianta

C1: Cad é an príomhdhifríocht idir croíleacáin claochladáin de chineál croí agus cineál bhlaosc?

Is é an socrú foirceannadh go croí an príomh-idirdhealú. I croí-chineál cores claochladán , tá na foirceannadh timpeall ar na géaga maighnéadacha, ach i ndearaí de chineál blaosc, timpeallaíonn an ciorcad maighnéadach na foirceannadh ar an iliomad taobhanna. Cuireann croí-chineál fuarú níos fearr agus costas níos ísle ar fáil, agus soláthraíonn cineál bhlaosc imoibríocht sceite níos ísle agus neart gearrchiorcaid níos fearr d'iarratais ard-reatha.

C2: Conas a laghdaíonn croíthe claochladán miotail éagruthach caillteanais fuinnimh i gcomparáid le croíleacáin CRGO traidisiúnta?

Níl struchtúr gránach criostalach ag cóimhiotail éagruthach, rud a chuireann deireadh beagnach aniseatrópachta maighnéadach agus a laghdaíonn caillteanais hysteresis 60-70%. Ina theannta sin, íoslaghdaíonn a bhfriotaíocht leictreach níos airde (thart ar thrí oiread níos mó ná CRGO) caillteanais srutha eddy, rud a fhágann gurb iad an rogha is tíosaí ar fhuinneamh do chlaochladáin dáileacháin le fachtóirí ualaigh ísle.

C3: Cén ról atá ag Jiangsu Jingtianxia Electric Technology Co., Ltd. i slabhra soláthair croí an claochladáin?

Is monaróir atá comhtháite go hingearach é Jiangsu Jingtianxia a dhearann, a tháirgeann agus a sheachadann cruinneas cores claochladán thar gach mórchatagóir. Comhcheanglaíonn an chuideachta breis agus 46 saineolaí teicniúil le córais uathoibrithe cruachta, gearrtha agus trádstórála chun réitigh aon-stad a thairiscint - ó chroíleacáin chéim-lap CRGO go tionóil mhiotail éagruthaigh - le tacaíocht rialaithe cáilíochta dhian agus tacaíocht lóistíochta dhomhanda.

C4: Cén fáth a bhfuil an dearadh comhpháirteach (céim-lap nó mitered) ríthábhachtach d'fheidhmíocht lárnach claochladán?

Bíonn tionchar díreach ag comhchéimseata ar an drogall maighnéadach ag na comhéadain cuing-géag. Laghdaíonn hailt céim-lap agus mitered sáithiú logánta agus imeall flosc, rud a íslíonn caillteanais gan ualach agus sruth maighnéadaithe de 10-15%. I gcás claochladáin ard-éifeachtúlachta, tá na comh-dhearaí seo riachtanach chun rialacháin déine fuinnimh a chomhlíonadh agus chun coigilteas costais fadtéarmach a bhaint amach
