ZXD-440 Líne Táirgeadh Croí Cruachta Trasfhoirmeoir In-líne Uathoibríoch

Cad iad na Príomhdhifríochtaí idir Córas Cruachta Inlíne (Cosúil leis an ZXD-440) agus Córas Cruachta As Líne?

I ndéantúsaíocht lárnach claochladán nua-aimseartha, cuireann an rogha idir cumraíochtaí cruachta inlíne agus as líne isteach go bunúsach ar éifeachtúlacht táirgthe, ar úsáid saothair, ar chomhsheasmhacht cáilíochta, agus ar úsáid spáis urláir. I gcroílár na héabhlóide teicneolaíochta seo tá an zxd-440 líne táirgeachta cruachta croí claochladán uathoibríoch in-líne , córas a innealtóireacht chun deireadh a chur le scrogaill thraidisiúnta trí lomadh agus cruachadh a shioncrónú. Soláthraíonn an t-alt seo anailís dhian, chomparáideach ar mhodheolaíochtaí cruachta in-líne agus as líne, ag tarraingt ar fhealsúnacht dearaidh shonrach an chórais zxd-440 agus cumais déantúsaíochta Jiangsu Jingtianxia Electric Technology Co., Ltd. Scrúdaímid trí fhochatagóir ar leith atá dírithe ar tháirge - modúil cruachta leanúnach ardluais , aonaid cruachta bearna-rialú beachtas , agus línte cruachta sonraí-chomhtháite cliste —chun a léiriú conas a athsainmhíníonn teicneolaíocht inlíne an croí-thionól.

1. Modúil Cruachta Leanúnacha Ardluais

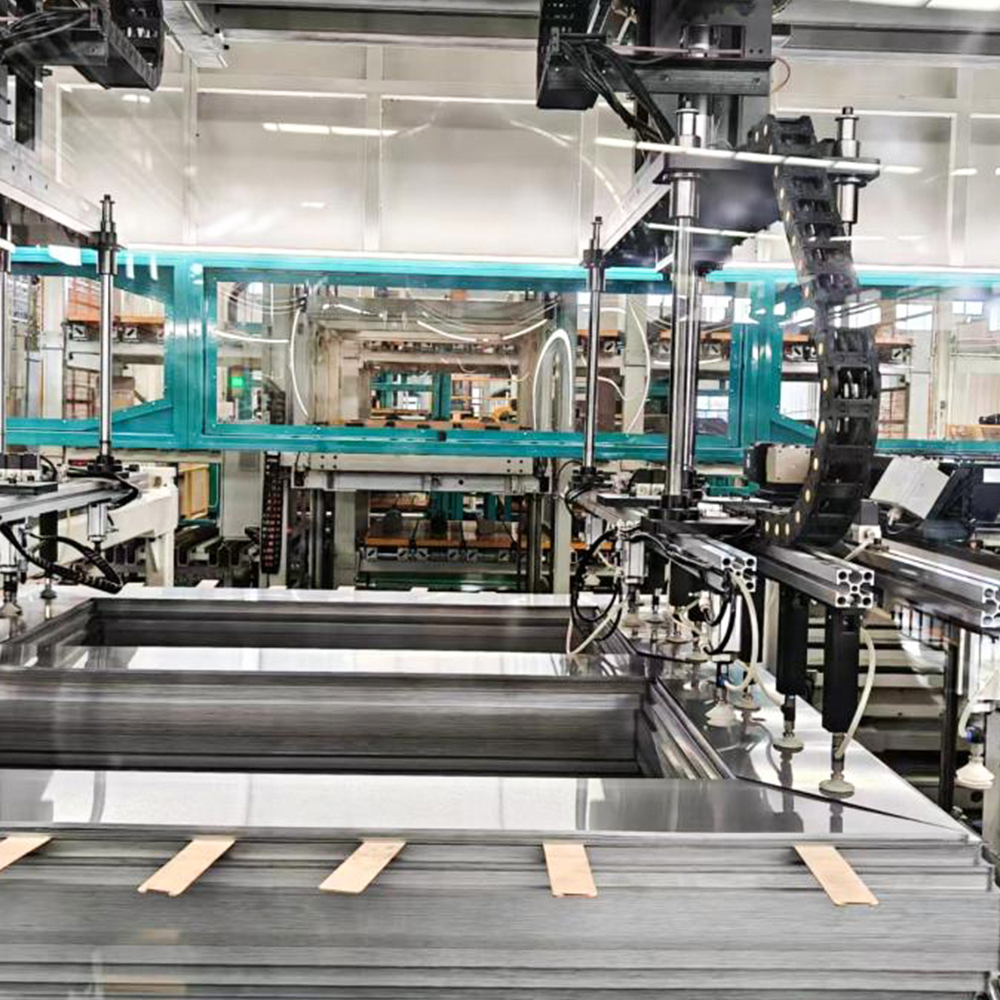

Sainmhíniú agus suíomh: Léiríonn modúil cruachta leanúnach ardluais croí oibríochta an zxd-440 líne táirgeachta cruachta croí claochladán uathoibríoch in-líne . Déantar na modúil seo a chúpláil go díreach leis an líne lomadh trasnaithe, rud a chuireann ar chumas lomadh agus cruachadh comhuaineach gan láimhseáil idirmheánach. Murab ionann agus córais as líne, áit a ndéantar laminations gearrtha a chruachadh ar phailléid, a iompar, agus ansin iad a chothú de láimh isteach i stáisiúin chruachta, déanann an modúl seo cruachadh i bhfíor-am de réir mar a fhágann stiallacha an lomadh.

Príomhfheidhmeanna agus gnéithe teicniúla: Feidhmíonn an modúl ar luasanna a mheaitseálann an t-aschur lomadh, le cinn piocadh-agus-áit tiomáinte ag servo a threoraíonn gach lannú de réir patrúin céim-lapa ríomhchláraithe. Cuireann sé deireadh leis na céimeanna traidisiúnta ardaithe tar éis lomadh agus cruachta láimhe, ag laghdú an t-am timthriall de níos mó ná 40% i bhfoirmíochtaí tipiciúil urlár siopa. Déanann braiteoirí ionsuite monatóireacht ar maoile lamination agus airde burr imeall, ag diúltú go huathoibríoch píosaí lochtacha roimh chruachadh.

Feidhmchláir tipiciúla: Tá an modúl seo an-oiriúnach do chroíleacáin claochladáin dáilte ard-toirte (suas le 2,000 kVA) áit a bhfuil tréchur an phríomhshrian. Tá sé ar fheabhas i monarchana ag rith dhá nó trí shifts, toisc go laghdaíonn a bheathú uathoibrithe rátaí tuirse agus earráide an oibreora.

Difreáil ó chruachadh as líne: Teastaíonn limistéir stáitse tiomnaithe, oibríochtaí craein láimhe, agus portanna cruachta ar leith le haghaidh cruachta as líne. Tugann gach aistriú isteach earráidí ailínithe agus damáiste imeall. I gcodarsnacht leis sin, tá an zxd-440 líne táirgeachta cruachta croí claochladán uathoibríoch in-líne coinníonn sreabhadh ábhar leanúnach , an treoshuíomh beacht atá leagtha síos ag an lomadh a chaomhnú agus deireadh a chur le céimeanna ath-ailínithe.

Tá Jiangsu Jingtianxia Electric Technology Co., Ltd tar éis an modúl seo a chomhtháthú le huirlisiú mear-athrú dílseánaigh, rud a cheadaíonn ceann amháin córas cruachta inlíne a láimhseáil croíleithead ó 40 mm go 400 mm gan coigeartuithe meicniúla níos faide ná 5 nóiméad. Is annamh a bhíonn an tsolúbthacht seo insroichte i socruithe as líne, a éilíonn daingneáin tiomnaithe go minic in aghaidh an chroímhéid.

Sonraíochtaí Buntábhachtacha – Modúl Ardluais

• Uasluas cruachta: suas le 120 lamination in aghaidh an nóiméid (ag brath ar thiús).
• Raon tiús lamination: 0.18 mm - 0.35 mm (cruach sileacain).
• Cruinneas forluí céim-lap: ±0.05 mm.
• Brath burr uathoibríoch le geata diúltaithe fíor-ama.
• Nascacht dhíreach Ethernet/IP le haghaidh cianfhaireacháin.

2. Aonaid Cruachta Bearna-Rialú Beachtais

Sainmhíniú agus suíomh: An dara fochatagóir ríthábhachtach laistigh den zxd-440 líne táirgeachta cruachta croí claochladán uathoibríoch in-líne is é an t-aonad rialaithe bearna beachtas. Cé go mbraitheann cruachadh as líne ar scil an oibreora chun bearnaí aonfhoirmeacha aeir a choinneáil idir na croíphaicéid, déanann an t-aonad seo tomhas agus coigeartú bearna a uathoibriú ag baint úsáide as braiteoirí triantánaithe léasair agus gníomhaithe servo lúb dúnta.

Príomhfheidhmeanna agus gnéithe teicniúla: Tomhaiseann gach timthriall cruachta an bhearna iarbhír ag cúig phointe tagartha trasna an chroí-chos. Cúitíonn an t-aonad ansin trí shuíomh an chéad lannaithe eile a mhicrea-choigeartú nó trí lannú shim a roghnú ó fhriothálaí tiomnaithe. Tugann an ghné seo aghaidh go díreach ar chaillteanais aon-ualach claochladáin, toisc go bhfuil bearnaí míchothroma mar phríomhchúis le méadú ar an sruth maighnéadaithe. Stórálann an córas histeagraim bearna in aghaidh na croí-bhaisc, rud a chumasaíonn rialú próisis staidrimh.

Feidhmchláir tipiciúla: Tá an t-aonad seo fíor-riachtanach do chroíthe claochladán cumhachta (10 MVA agus níos airde) agus do chlaochladáin tarraingthe speisialaithe i gcás ina bhfuil pionóis mhóra ar chaillteanais. Úsáidtear é freisin i gcroíthe le hailt mhiotacha a éilíonn lamháltais an-daingean (±0.02 mm) nach féidir le modhanna láimhe as líne a bhaint amach go comhsheasmhach.

Difreáil ó chruachadh as líne: Braitheann cruachadh as líne ar thomhsairí mothaithe agus breithiúnas oibreora, a thugann isteach éagsúlacht trasna sealanna agus oibreoirí. Ina theannta sin, ní féidir le córais as líne bearnaí a choigeartú go dinimiciúil tar éis an croí a chur le chéile; teastaíonn díchumadh páirteach ar aon cheartú. Tá an cur chuige cruachta inlíne leis an ardán zxd-440 cinntíonn sé sin déantar sonraí bearna a rianú in aghaidh an lannaithe , agus corrections are applied in real time, resulting in a more consistent magnetic circuit.

Tá Jiangsu Jingtianxia Electric Technology Co., Ltd tar éis an t-aonad seo a bhailíochtú i níos mó ná 200 suiteáil, rud a léiríonn laghdú 8-12% ar an meán ar chaillteanais lárnacha i gcomparáid le cruachadh láimhe as líne don ghrád cruach céanna. D'fhorbair foireann T&F na cuideachta (46 gairmí teicniúla) algartaim dílsithe um rialú bearna atá comhtháite anois sa chaighdeán líne cruachta uathoibríoch in-líne sraith bogearraí.

Comparáid Fheidhmeach – Modhanna Rialaithe Bearnaí

3. Línte Cruachta Comhtháite Sonraí Chliste

Sainmhíniú agus suíomh: An tríú colún den zxd-440 líne táirgeachta cruachta croí claochladán uathoibríoch in-líne an ciseal comhtháite sonraí cliste, a athraíonn an líne cruachta ó mheaisín aonair go nód laistigh d'éiceachóras déantúsaíochta digiteach na monarchan. I gcodarsnacht leis sin, feidhmíonn cruachta as líne mar stáisiún oibre iargúlta le haiseolas digiteach íosta.

Príomhfheidhmeanna agus gnéithe teicniúla: Bailíonn an córas seo sonraí fíor-ama ó bhraiteoirí lomadh, servos cruachta, aonaid rialaithe bearna, agus ceamaraí iniúchta fís. Comhiomlánaíonn sé príomhtháscairí feidhmíochta (KPIanna) amhail éifeachtacht fhoriomlán trealaimh (OEE), toradh cruachta, meán-am idir cúnamh (MTBA), agus réamh-mheastachán croí-chaillteanas bunaithe ar bhearnaí tomhaiste. Comhéadann an córas freisin le córais bhainistíochta stórais chun cornaí cruach a iarraidh go huathoibríoch bunaithe ar an tonnáiste ídithe.

Feidhmchláir tipiciúla: Úsáidtear an líne chliste seo i monarchana cliste atá ag gabháil do dheimhniú Tionscal 4.0, chomh maith le saoráidí il-tháirge ina bhfuil minicíocht an athraithe ard. Cumasaíonn sé cothabháil thuarthach trí shruthanna mótair servo agus patrúin creathadh a rianú, ag tabhairt foláirimh d’oibreoirí sula dtarlaíonn aga neamhfhónaimh neamhphleanáilte.

Difreáil ó chruachadh as líne: Gineann córais as líne beagán nó gan aon sonraí digiteacha; is minic a dhéantar seiceálacha cáilíochta tar éis an chruachadh a bheith críochnaithe, rud a fhágann go mbíonn moill ar fhadhbanna a bhrath. Tá an córas cliste in-líne , áfach, soláthraíonn rialú cáilíochta lúb dúnta — má aimsítear diall, is féidir leis an líne sos agus uathcheartú, nó bratach a chur ar an gcroí le haghaidh athoibre sula bhfágann sí an stáisiún. Tá an cumas seo thar a bheith luachmhar d’fheidhmchláir ard-iontaofachta mar chlaochladáin mhara agus aonaid chéim suas tuirbín gaoithe.

Tá an fhaisnéis seo leabaithe i ngach ceann de Jiangsu Jingtianxia Electric Technology Co., Ltd réiteach cruachta inlíne zxd-440 seachadta ó 2024, ag giaráil a fhoireann bogearraí intí chun deais a shaincheapadh do chóras pleanála acmhainní fiontair (ERP) gach cliant. Cur chuige comhtháite na cuideachta - clúdach croíthe claochladán, croí-trealamh cruachta cliste, croí-innill thrasghearrtha, trádstóráil chliste, agus lóistíocht uathoibrithe — cinntíonn sé go ndéanann an líne cruachta sonraí-chomhtháite cumarsáid gan uaim le trealamh in aghaidh an tsrutha agus iartheachtacha.

1. Rianú OEE fíor-ama – taispeántar aga neamhfhónaimh, caillteanas luais, agus caillteanas cáilíochta ar HMI.
2. Foláirimh diagnóiseacha thuartha – bunaithe ar shamhlacha teirmeacha agus creathadh.
3. Bainistíocht oidis – stórálann sé suas le 1,000 dearadh croí le gach paraiméadair cruachta.
4. Tuairisciú baisc uathoibríoch – Onnmhairí PDF/CSV le haghaidh rianta iniúchta cáilíochta.
5. Cumas nuashonraithe firmware cianda – a chumasaíonn feabhsú leanúnach gan cuairteanna ar an láthair.

Comparáid ar Leibhéal an Chórais: In-Líne vs. Cruachta As Líne

Ceisteanna Coitianta

C1: Cad é príomhbhuntáiste oibriúcháin an chórais cruachta in-líne zxd-440 thar mhodhanna as líne?

Is é an buntáiste príomhúil lomadh agus cruachadh comhuaineach , a chuireann deireadh leis na céimeanna traidisiúnta ardaithe tar éis lomadh agus cruachadh láimhe. Laghdaíonn sé seo an t-am timthriall de níos mó ná 40%, íoslaghdaíonn sé damáiste imeall láimhseála-spreagtha, agus cinntíonn sé go bhfuil gach lannú cruachta sa treoshuíomh beacht mar a fhágann sé an lomadh - rialú bearna níos déine agus caillteanais croí níos ísle.

C2: Cén difríocht atá idir aonad rialaithe bearna beachta an zxd-440 agus coigeartú bearna as líne?

Úsáideann an zxd-440 braiteoirí triantánaithe léasair chun bearnaí a thomhas ag cúig phointe in aghaidh an timthrialla agus cuireann sé ceartúcháin servo lúb dúnta i bhfeidhm láithreach. Braitheann coigeartú as líne ar thomhsairí mothaithe láimhe agus ar cheartúcháin tar éis lánchóimeála amháin, rud nach féidir le héagsúlachtaí le linn cruachta a chúiteamh go dinimiciúil. Baineann an t-aonad inlíne amach caoinfhulaingt ±0.02 mm le hinrianaitheacht iomlán.

C3: An féidir leis an zxd-440 croímhéideanna agus ábhair éagsúla a láimhseáil gan athruithe fada a dhéanamh?

Tá. Trí bogearraí bainistíochta oidis, an zxd-440 líne táirgeachta cruachta croí claochladán uathoibríoch in-líne stórálann suas le 1,000 dearadh croí. Tógann sé 2-5 nóiméad an t-athrú idir leithead (40-400 mm) agus tiús (0.18-0.35 mm), i gcomparáid le 20-45 nóiméad do chórais as líne a éilíonn athruithe fisiceacha port agus athoiliúint oibreoirí.

C4: Cén ról atá ag Jiangsu Jingtianxia Electric Technology Co., Ltd. chun tacú leis an teicneolaíocht cruachta in-líne seo?

Soláthraíonn Jiangsu Jingtianxia Electric Technology Co., Ltd comhtháthú deireadh go deireadh-ó na in-líne cruachta agus meaisíní gearrtha trasnacha chuig trádstóráil cliste agus lóistíocht. Le níos mó ná 46 speisialtóir teicniúil, cuireann an chuideachta deais bogearraí saincheaptha, creataí cothabhála réamh-mheastacháin, agus tacaíocht réimse domhanda ar fáil, ag cinntiú go bhfuil gach suiteáil zxd-440 ailínithe le héiceachóras táirgthe reatha an chliaint.
